안녕하세요 오늘 소개해드릴 자재는
스틸파이프/S/T파이프/강제전선관/후강전선관 입니다.
사진 설명을 입력하세요.

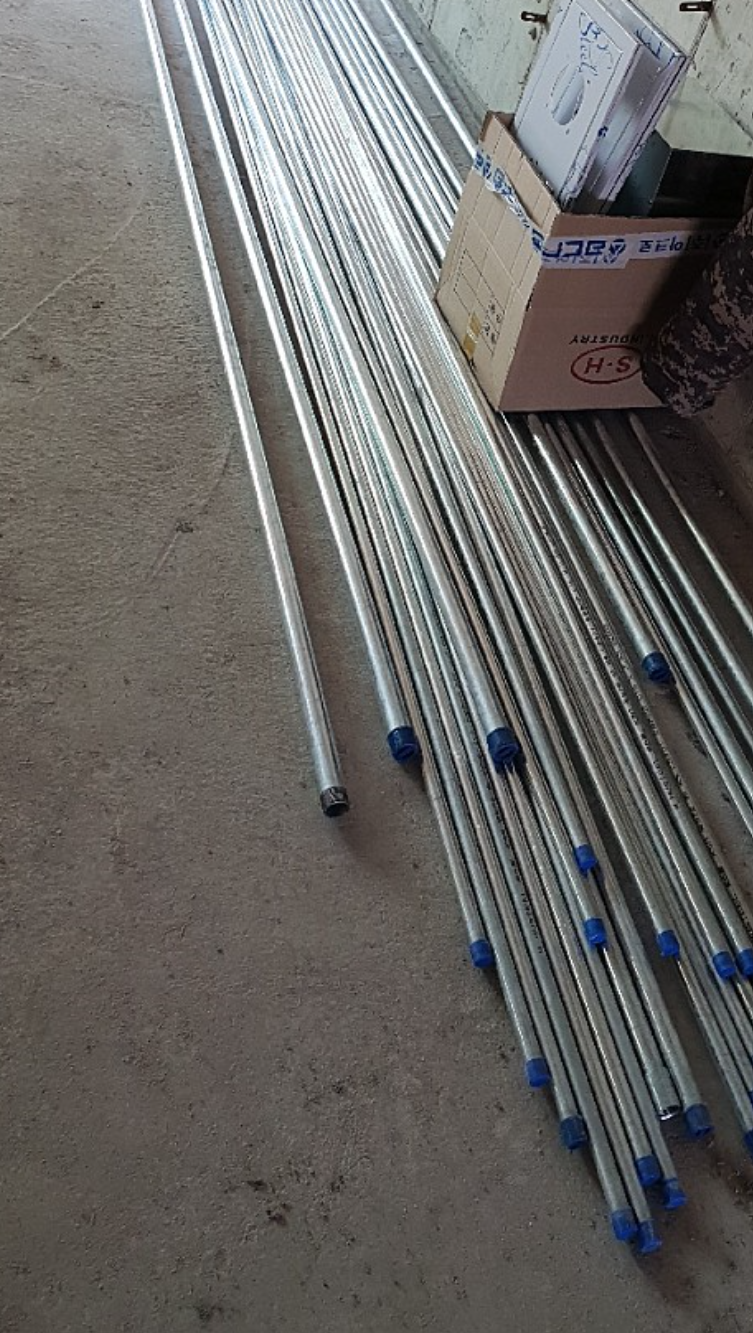

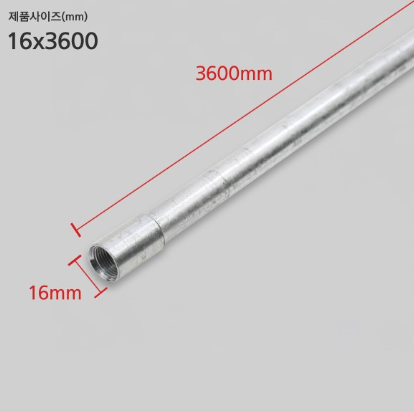

우선 길이는 3600MM로 3.6M 입니다. 끝부분에는 스틸커플링이 채결되어있으며 파이프끼리 돌려서 연장할때 쓰입니다. 규격은 16,22,28,36,42,54,70,82,104로 나옵니다
인증은 KS C 8401, JIS C 8305 인증이있습니다.

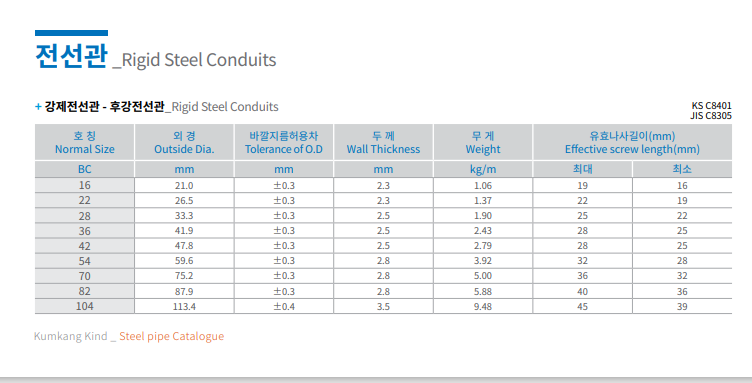

외경과 무게,두께등 밑 카다로그 참고해주시면 될거같습니다.

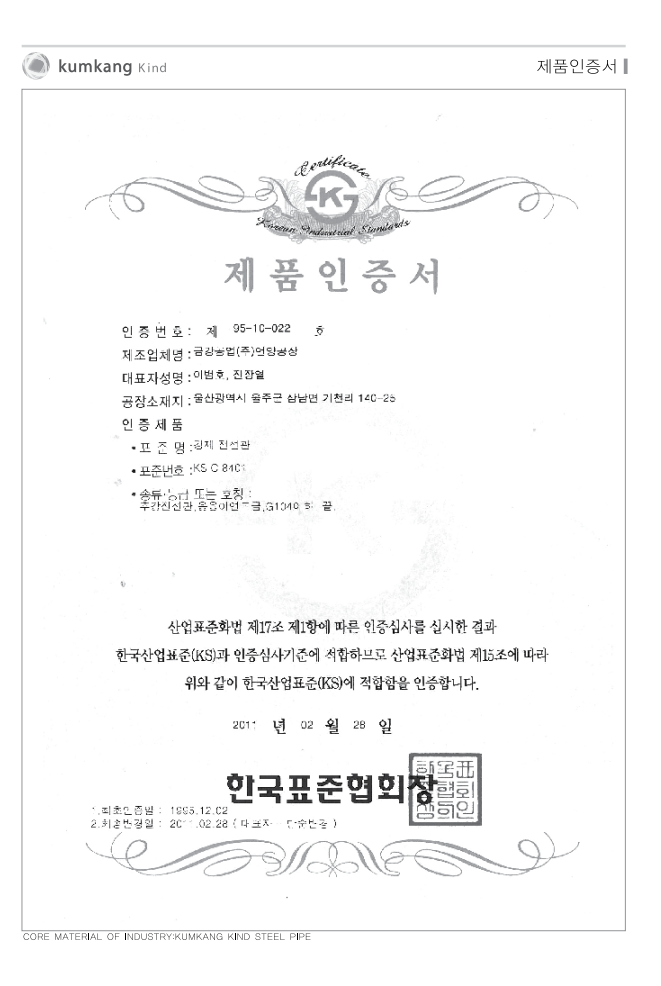

밑 사진은 강제전선관 제품인증서입니다.
그리고 스틸파이프는 부속부품이 있는데 부속부품에 대해서도 자세히 설명 드리겠습니다.
P : 파이프 ( 스틸파이프)
B : 박스 (PVC박스나 철박스,풀박스,분전함등)
C : 콘넥타
F : 후레시볼 (SF,GW,WF등)

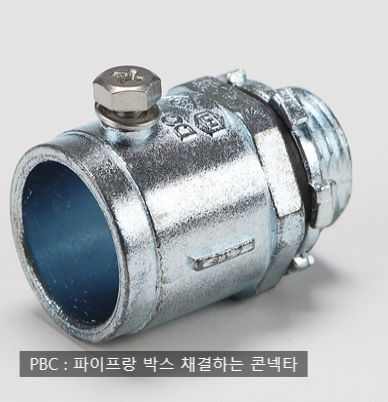

PBC : 파이프랑 박스

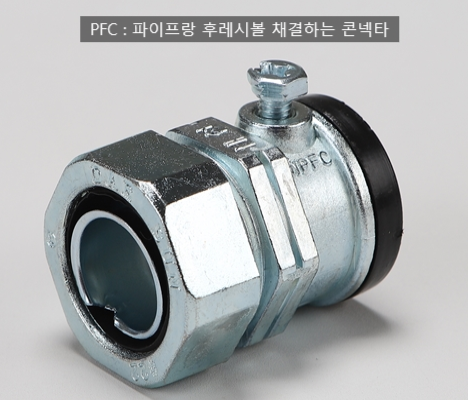

PFC : 파이프랑 후레시볼

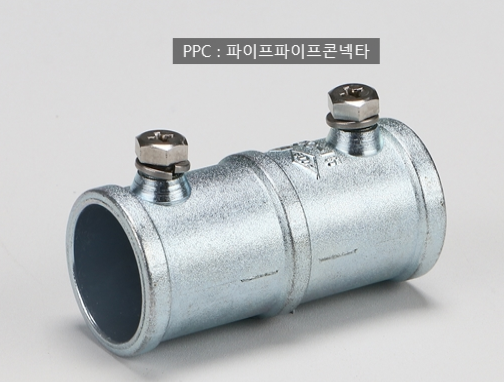

PPC : 파이프 파이프 (무야마콘넥타)

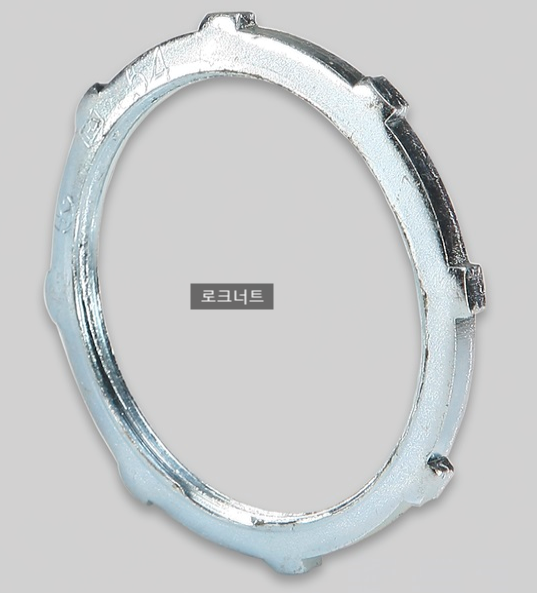

로크너트 : 박스 체결시 사용

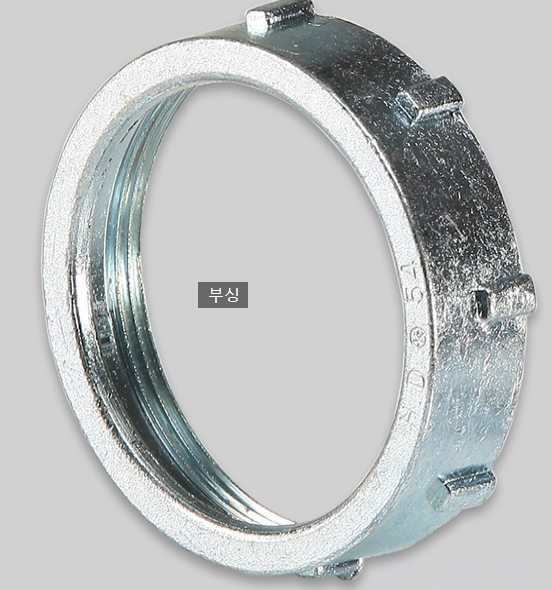

부싱 : 전선 보호용도 사용

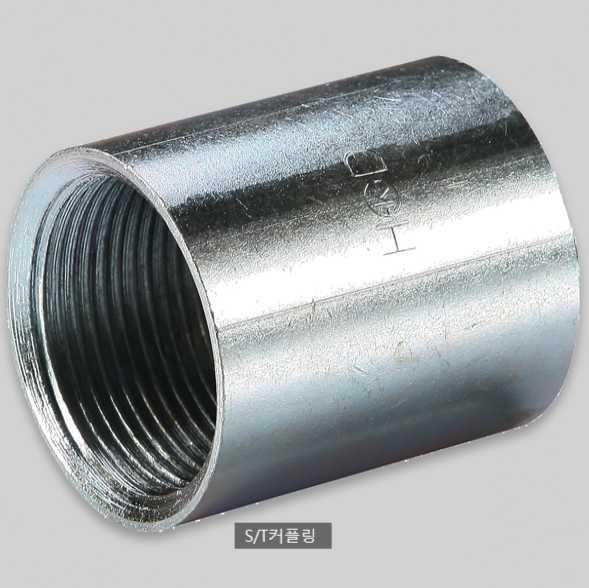

S/T커플링(스틸커플링) : 파이프파이프 (야마콘넥타)

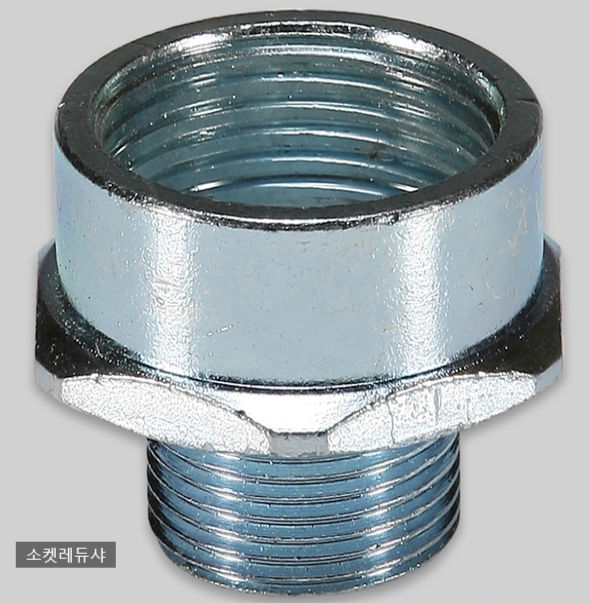

소켓레듀샤 : 22를 16 28을 22로 변환

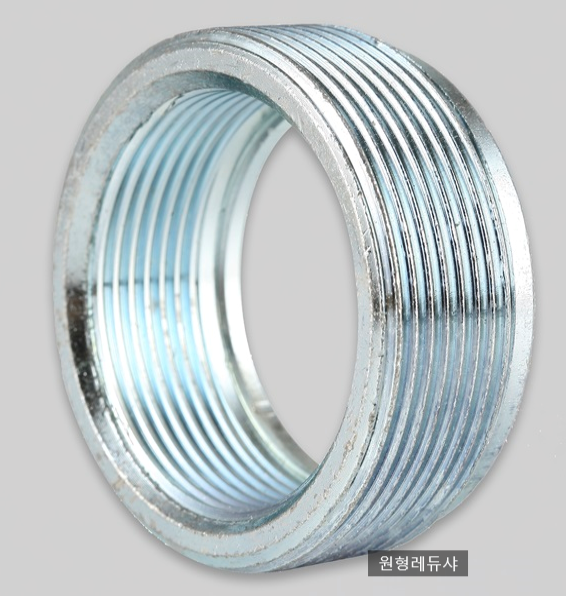

원형레듀샤 : 위랑같음

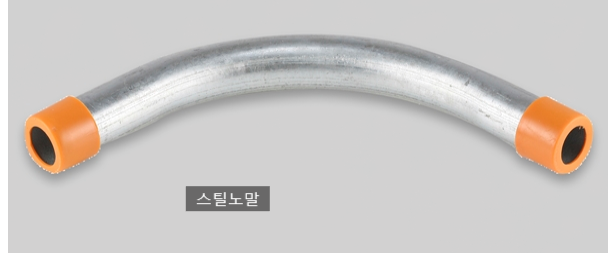

스틸노말 : 꺽여진부분 있을때 사용

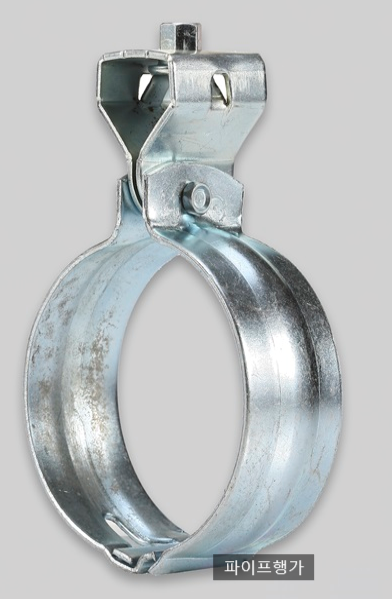

파이브행가 : 파이프를 천장에 걸때 사용 윗부분은 전선볼트를 채결
그밖에 궁금한 사항있으시면 댓글이나 전화 문의바랍니다.
