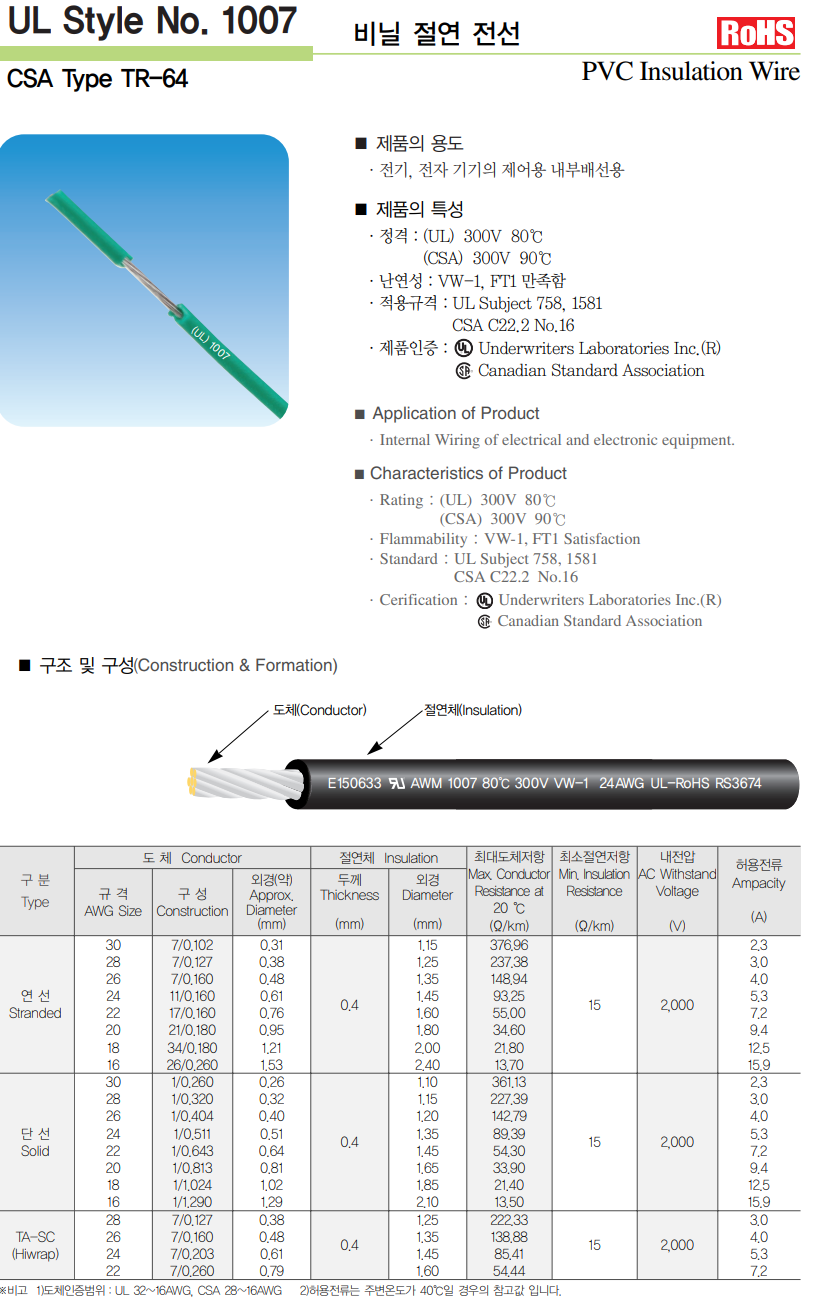

UL1007 전선 구매 링크 https://url.kr/zi8prs 총정리표 완성외경은 메이커마다 차이 날수있는점 참고바랍니다. UL선 M수 허용전류 완성외경 26번(UL1007) 610M 4A 약 1.32mm 24번(UL1007) 610M 5.3A 약 1.45mm 22번(UL1007) 610M 7.2A 약 1.60mm 20번(UL1007) 610M 9.4A 약 1.79mm 18번(UL1007) 610M 12.5A 약 2.0mm 16번(UL1007) 610M 15.9A 약 2.3mm 22번(UL1015) 610M 10A 약 2.3mm 20번(UL1015) 610M 13A 약 2.49mm 18번(UL1015) 610M 17.2A 약 2.72mm 16번(UL1015) 610M 22.8A 약 3.03mm 14..

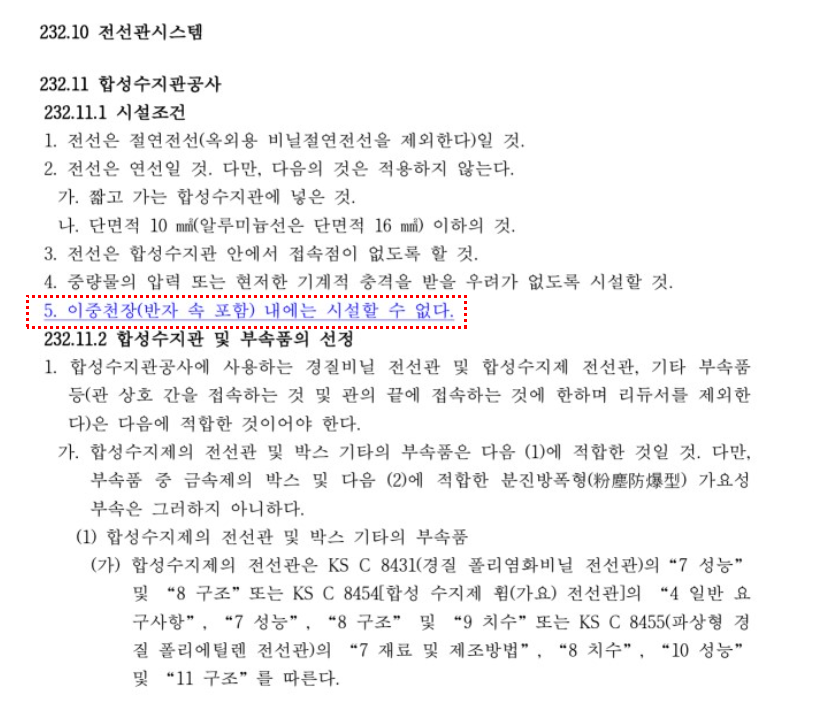

252페이지 참고해주시면 됩니다. 21년부터 주택,상가등 청장의 전기배선공사 방법이 변경됩니다 기존 방식은 합성수지관 CD관을 사용했는데 변경된 방식에는 합성수지관 CD관을 사용할수 없습니다. 대신 금속가요전선관을 사용해야합니다. 변경된 이유는 7월1일 한국전기설비규정(KEC)' 일부가 개정되며 합성수지관 공사방법에 대한 새 규정 이 마련되고 . 이 같은 개정안은 최근 몇 년 동안 일어난 큰 화재 사고 가운데 일부 원인이 천장 속 전기배선에서 발생한 것으로 보고되면서 이를 위한 제도적 예방대책 마련의 필요에 따른 것입니다. 한국전기안전공사 전기안전연구원에서는 그동안 콤바인덕트관으로 인한 화재확산 위험, 연기로 인한 피난 위험, 유해가스로 인한 인명피해 위험성 연구를 실시해왔다. 연구결과 가요전선관(ST관..

안녕하세요 오늘은 전기배관자재 레이스웨이에 대해 설명 드릴려고합니다. 우선 카다로그 먼저 보시죠 레이스웨이 규격은 3가지로 나옵니다 40 * 40 , 70 * 40 , 110 * 50 바디,카바는 한본당 길이는 3m입니다. 부속품 1번부터 22번에 대해 설명 드리겠습니다. 용도는 위 사진 설치예시 보시고 참고해주시면됩니다. 1번 장션박스,junction box 4방출 용도 : 레이스웨이 십자연결부에 설치하며 전선의 인입, 인출,접속드에 사용되는 4방출(+) 쟝션박스입니다. 2번 장션박스,junction box 3방출 용도 : - 레이스웨이 T연결부에 설치하며 전선의 인입, 인출,접속드에 사용되는 3방출(T) 쟝션박스입니다 3번 장션박스,junction box 2방출 용도 : 레이스웨이 직선연결부에 설치하..

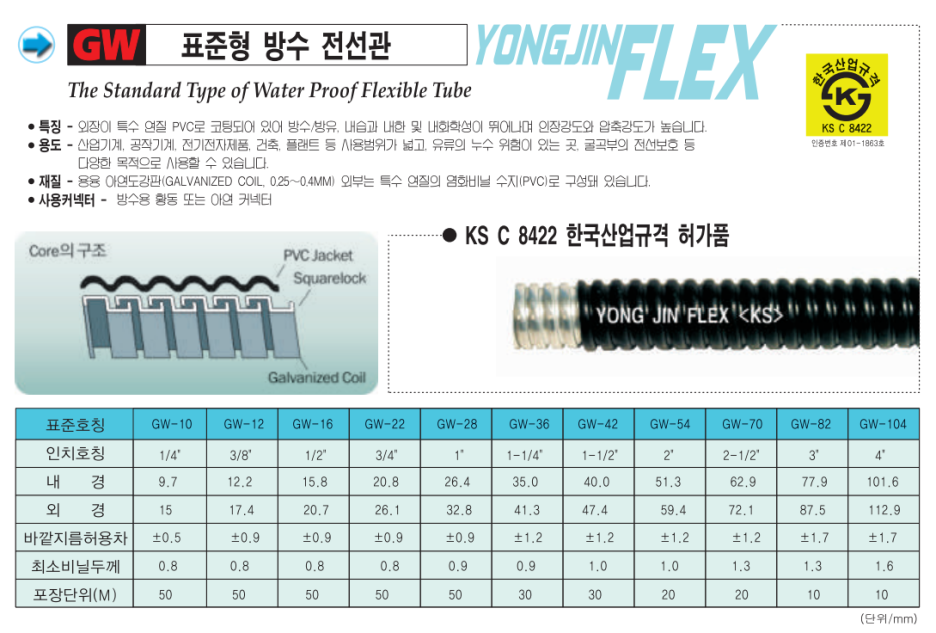

안녕하세요 오늘은 1종 가요 금속제 전선관 KS C 8422 의 종류들 카다로그 등 소개해드릴려고 합니다. 1.gw방수후레시블 2. 고장력sw후레시블 3. sf비방수후레시블 4. ef/wf 일반전선관 1. 표준형 방수 전선관 GW전선관 (후레시블) - 특징 : 외장이 특수 연질 PVC로 코팅되어 있어 방수/방유, 내습과 내한 및 내화학성이 뛰어나며 인장강도와 압축강도가 높습니다. - 용도 : 산업기계, 공작기계, 전기전자제품, 건축, 플랜트등 사용범위가 넓고, 유류의 누수 위험이 있는 곳, 굴곡부의 전선보호등 다양한 목적으로 사용할수 있습니다. - 재질 : 용융 아연도강판 외부는 특수 연질의 염화비닐 수지(PVC)로 구성돼 있습니다. - 사용 커넥터 : 방수용 황동 또는 아연 커넥터 - 인증 : KS C..

안녕하세요 오늘은 와이어콘넥타에 대해서 말씀드릴려고 합니다. 우선 1000EA 씩들은 와이어 콘넥타는 메이커는 GL,전오등이 있습니다. 밑에 소개드리는 메이커는 GL입니다. 규격이 E1,E2,E3,E4 이렇게 나옵니다 밑 카다로그 참고 보시죠 전선 굵기는 E1 AWG 22-18번까지 SQ로 변환하면 약 0.5SQ~0.75SQ정도 E2 AWG 22-14번까지 SQ로 변환하면 약 0.5SQ ~ 2.5SQ 정도 E3 AWG 22-14번 까지 SQ로 변환하면 약 0.5SQ ~ 2.5SQ 정도 보시면됩니다. 그다음 100EA 에 한봉으로 나오는 와이어 콘넥타가 있는데요 메이커는 전오,한올,GL,카이스등 나옵니다 밑 소개드리는 제품은 전오제품입니다. 2SQ 황, 3.5SQ 적, 5.5 청, 8SQ 회 로 규격이 나..

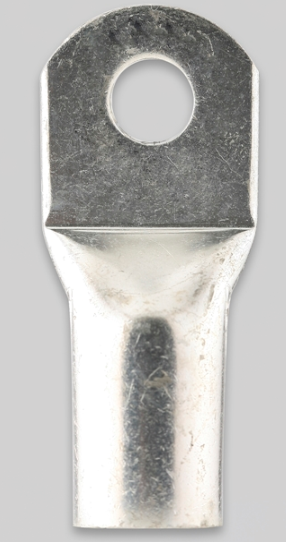

오늘은 동관단자에 대해서 설명해드릴려고 합니다. 제품특징 -일반단자에 비해 진동이나 충격에 강하고 견고하여 터미널보다 안정적으로 접속 가능 제품용도 -전기공사시 전선, 케이블, 차단기, 단자대, 부스바 등 결속하여 사용 종류는 1H,2H 구멍이 한개인지 두개인지 이렇게 두가지 종류로 나옵니다 나머지 규격들과 봉지 수량은 밑 카다로그 참고해주시면 됩니다. 궁금하신 사항있으시면 댓글이나 전화문의 부탁드립니다.

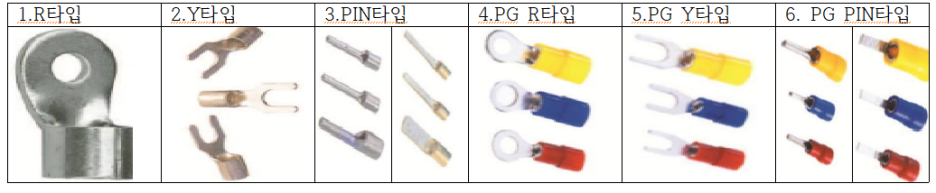

안녕하세요 오늘은 압착단자에 대해서 설명해 드릴려고합니다. 우선 압착단자 종류는 일반압착단자 1. R타입 2. Y타입 3. PIN핀타입(일반핀,브레드핀) PG압착단자 4. PG R타입 5.PG Y타입 6. PG PIN핀타입(일반핀,브레드핀) 6가지로 분류됩니다. 밑 그림으로 더 쉽게 설명드리겠습니다. 대표사진 삭제 사진 설명을 입력하세요. 표 참고해주시면 될거같습니다. 일반 압착단자부터 규격과 봉지 단위를 정리해드리겠습니다 우선 일반압착단자 R타입 카다로그 부터 보시죠 사이즈 외경,규격및 봉지 단위 위 카다로그 사진 참고해주시면 됩니다. 다음으로 일반 터미널 Y 타입에 대해 보겠습니다. 규격과 봉지수량은 위 카다록 사진 참고해주시면 됩니다. 3. 일반압착단자 핀터미널 / 브레드 핀터미널 4. PG R타입..

안녕하세요 오늘은 새들,반새들에 대해서 설명해드릴려고합니다. 우선 새들은 양쪽 날개모양으로 되어있고 반새들은 날개가 반쪽만 있는모양입니다. *제품특징 -튼튼하게 피스 하나만 꼽아 쓰기에 적합 *제품용도 -전선, 파이프, 전선관 및 케이블을 구조물에 고정하는 용도로 사용 KS새들,반새들 인증번호 KS C 8460 종류는 1. 일반저렴이 새들 반새들 2. KS 새들 반새들 3. SUS 새들 반새들 3가지로 나뉩니다 가격순은 SUS새들,반새들>KS새들,반새들>일반새들,반새들 입니다 이렇게 말로만 설명드리면 이해하기 힘들거같아 비교 사진 준비해봤습니다. 일반 새들 일반반새들 KS새들 일반 보다 두께가 더 두껍고 튼튼합니다. KS반새들 일반 보다 두께가 더 두껍고 튼튼합니다. SUS 새들 SUS제품으로 탁한은빛으..

3사 전선회사 카다로그 지명원 공유해드립니다. LS전선 홈페이지 : https://www.lscns.co.kr/kr/main.asp 대한전선 홈페이지 : http://www.taihan.com/ 가온전선 홈페이지 : https://www.gaoncable.com/ 카다로그 지명원 파일은 댓글 남겨주시면 메일로 보내드리겠습니다. 필요하신분들은 댓글 부탁드립니다.

VCT 전선과 VCTF 전선의 차이점에 대해 설명해 드릴려고 합니다. VCT 1.0SQ~2.5SQ 2가닥부터 4가닥까지는 VCTF 전선으로 나오기때문 VCTF로 쓰긴하지만 가끔 산업현장에서 VCTF 말고 VCT로 쓰라는 지침이 있으면 VCT로 사용해야됩니다. 두가지 무슨 차이점이 있는지 표로 설명해 드리겠습니다. VCTF VCT 전압 300/500V 0.6/1kV 인증번호 KS C IEC 60227-5 KS C IEC 60502-1 같은규격 두께 VCT 같은 규격보다 조금 얇음 VCTF보다 두꺼움 용도 일반 소형전기 기구 산업용 공장,농장등 산업현장 위 사진 두가지는 VCT에 대한 카다로그입니다. 위 사진은 VCTF 전선 카다로그 사진입니다 보시고 참고해 주시면 됩니다. VCTF의 규격표와 VCT의 규격..
