주택 상가 천장 전기배선공사 합성수지관 사용금지 CD관 사용금지 한국전기설비규정(KEC)일부개정

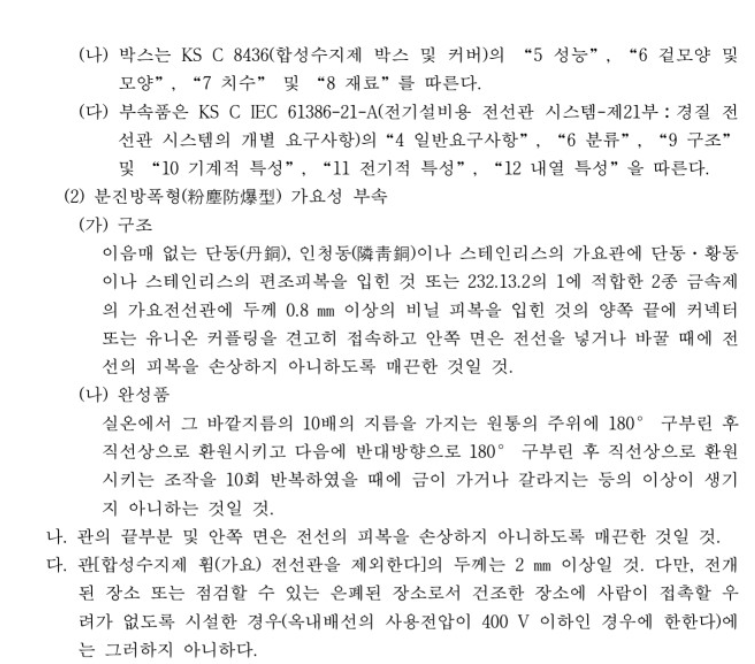

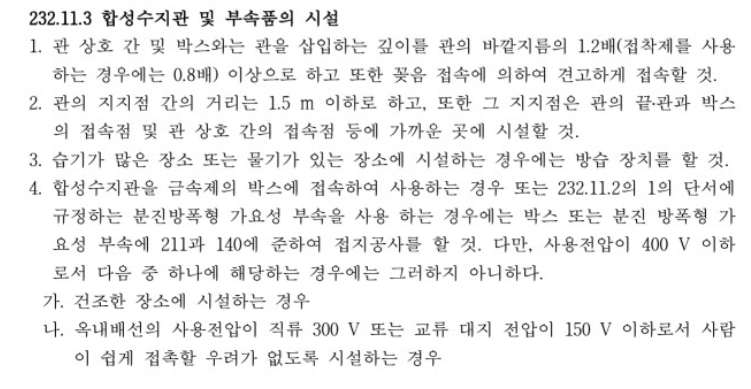

2021KEC전기설비기술기준.pdf

0.11MB



252페이지 참고해주시면 됩니다.









21년부터 주택,상가등 청장의 전기배선공사 방법이 변경됩니다

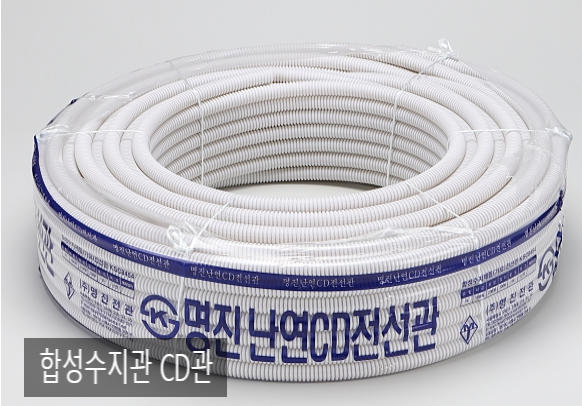

기존 방식은 합성수지관 CD관을 사용했는데



변경된 방식에는 합성수지관 CD관을 사용할수 없습니다.



대신 금속가요전선관을 사용해야합니다.



변경된 이유는

7월1일

한국전기설비규정(KEC)' 일부가 개정되며 합성수지관 공사방법에 대한 새 규정

이 마련되고 . 이 같은 개정안은 최근 몇 년 동안 일어난 큰 화재 사고 가운데 일부 원인이 천장 속 전기배선에서 발생한 것으로 보고되면서 이를 위한 제도적 예방대책 마련의 필요에 따른 것입니다. 한국전기안전공사 전기안전연구원에서는 그동안 콤바인덕트관으로 인한 화재확산 위험, 연기로 인한 피난 위험, 유해가스로 인한 인명피해 위험성 연구를 실시해왔다.

연구결과 가요전선관(ST관)과 비교해 연기발생량이 콤바인덕트관(CD관)은 26배, 폴리염화비닐관(PVC관)은 31배가 발생한다는 사실을 밝혀냈다. 또한 일산화탄소(CO) 등 유해가스가 CD관은 10분 이내, PVC관은 3분 이내 인체에 치명적인 정도까지 발생된다는 실험 결과도 얻었다.



가요전선관 , 1종금속제가요전선관

단가차이 비교

CD관>SF비방수후레시블>EF/WF후레시블>GW후레시블>SW후레시블



가요성 비교

CD관>SF비방수후레시블>GW후레시블,EF/WF후레시블>SW후레시블



1종금속제 가요전선관 종류

1종 가요 금속제 전선관 KS C 8422 의 종류들 카다로그

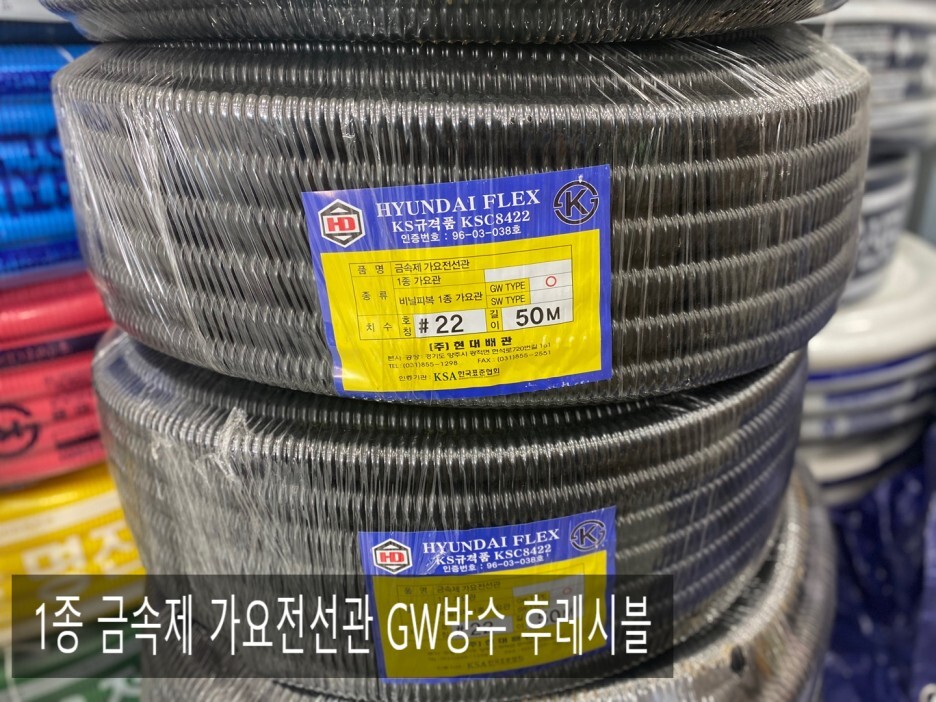

1.gw방수후레시블

2. 고장력sw후레시블

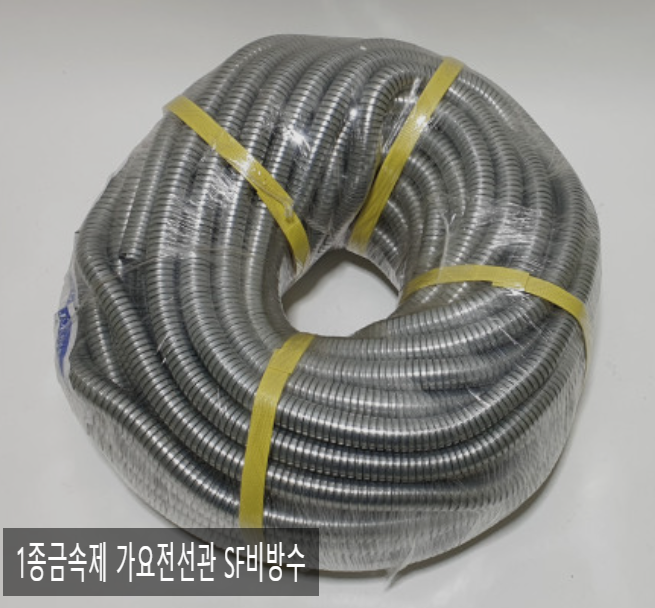

3. sf비방수후레시블

4. ef/wf 일반전선관

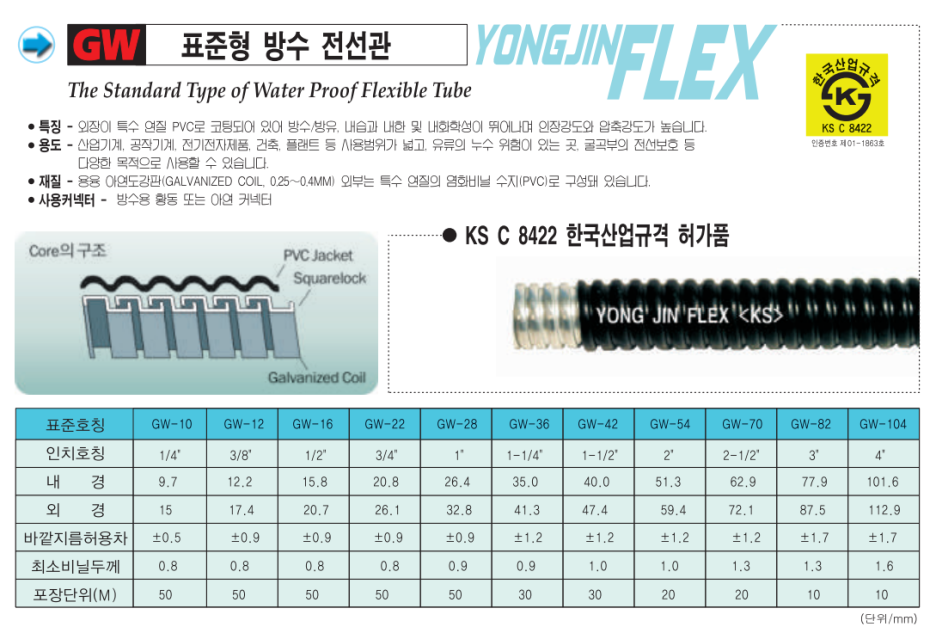

1. 표준형 방수 전선관 GW전선관 (후레시블)

- 특징 : 외장이 특수 연질 PVC로 코팅되어 있어 방수/방유, 내습과 내한 및 내화학성이 뛰어나며 인장강도와 압축강도가 높습니다.

- 용도 : 산업기계, 공작기계, 전기전자제품, 건축, 플랜트등 사용범위가 넓고, 유류의 누수 위험이 있는 곳, 굴곡부의 전선보호등 다양한 목적으로 사용할수 있습니다.

- 재질 : 용융 아연도강판 외부는 특수 연질의 염화비닐 수지(PVC)로 구성돼 있습니다.

- 사용 커넥터 : 방수용 황동 또는 아연 커넥터

- 인증 : KS C 8422

-규격 : 10,12,16,22,28,36,42,54,70,82,104

롤당 M 수는 및 카다로그 참고바랍니다.

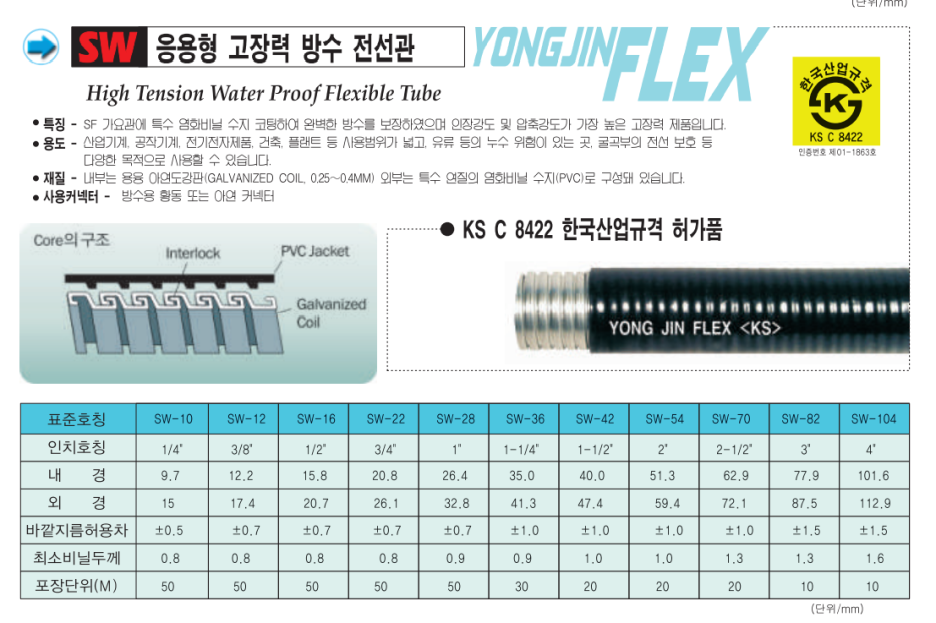

2. 응용형 고장력 방수 SW전선관 (후레시블)

- 특징 : SF 가요관에 특수 염화비닐 수지 코팅하여 완벽한 방수를 보장하였으며 인장강도 및 압축강도가 가장 높은 고장력 제품입니다.

- 용도 : 산업기계, 공작기계, 전기전자제품, 건축, 플랜트등 사용범위가 넓고, 유류의 누수 위험이 있는 곳, 굴곡부의 전선보호등 다양한 목적으로 사용할수 있습니다.

- 재질 : 내부는 용융 아연도강판 외부는 특수 연질의 염화비닐 수지(PVC)로 구성돼 있습니다.

- 사용커넥터 : 방수용 황동 또는 아연 커넥터

- 인증 : KS C 8422

- 규격 : 10,12,16,22,28,36,42,54,70,82,104

롤당m수는 및 카다로그 참고해주시면됩니다.

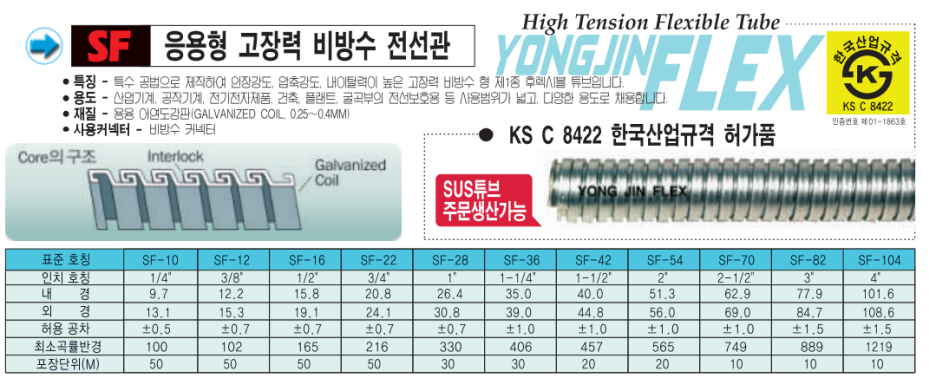

3. 응용형 고장력 비방수 SF전선관 (후레시블)

- 특징 : 특수 공법으로 제작하여 인장강도, 압축강도, 내이탈력이 높은 고장력 비방수 형 제1종 후렉시블 튜브입니다.

- 용도 : 산업기계, 공작기계, 전기전자제품, 건축, 플랜트, 굴곡부의 전선보호용등 사용범위가 넓고 다양한 용도로 채용합니다.

- 사용커넥터 : 비방수커넥터(ks커넥터, 원터치 커넥터)

- 인증 : KS C 8422

- 규격 : 10,12,16,22,28,36,42,54,70,82,104

롤 m수는 밑 카다로그 참고바랍니다.

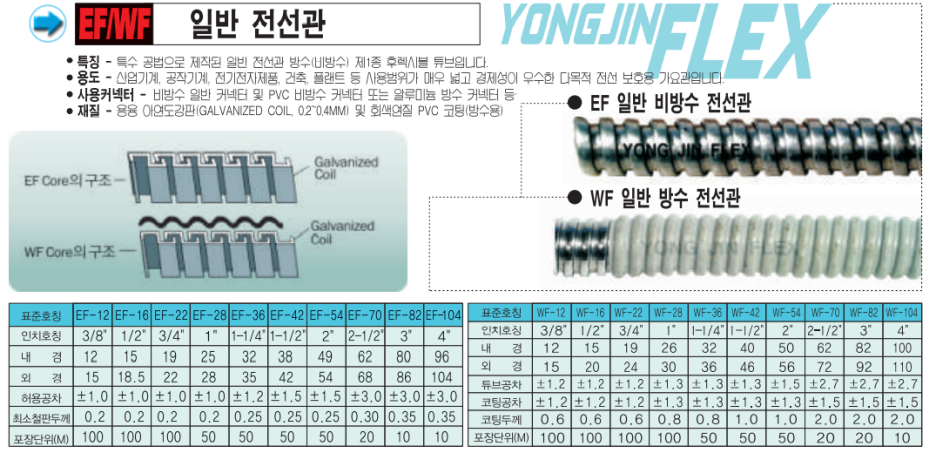

4. 일반전선관 EF/WF 전선관 (후레시블)

- 특징 : 특수 공법으로 제작된 일반 전선관 방수 방수/비방수 1종 후렉시블 튜브입니다.

- 용도 : 산업기계, 공작기계, 전기전자제품, 건축, 플랜트등 사용범위가 매우 넓고 경제성이 우수한 다목적 전선 보호용 가요관입니다.

- 사용 커넥터 : 비방수 일반 커넥터 및 pvc 비방수 커넥터 또는 알루미늄 방수 커넥터등

- 재질 : 용융 아연도 강판 및 회색연질 pvc 코팅(방수용)

- 규격 : 12,16,22,28,36,42,54,70,82,104
