안녕하세요 오늘 소개해드릴 전선은 TFR-3 트레이용 난연 내열 케이블에 대해 설명해드리겠습니다.
용도 : 화재경보 및 비상경보장치의 회로에 사용되는 제어, 신호용 케이블입니다.
구조 :
1. 전기용 연동연선
2. XLPE 절연
3. 내열 보강층
4. 피복 : 저독성 난연 폴리 올레핀 시스
제품특징
- 적용규격 : 전기안전인증 (해당 제조사의 지명원 참고요망), KS C IEC 60502-1
- 도체 : 1등급 단선, 2등급 연선으로 카다로그 되어있는데 기성품은 단선으로 나옵니다.
- 절연체 : XLPE, PE
- 허용온도 및 내열시간 : 380도, 15분
전선 무게는 카다로그 중량 보시면됩니다
외경은 카다로그 완성외경 참고해주시면 됩니다.
규격은 1.5SQ,2.5SQ,4SQ 까지 나오고 가닥수는 2가닥,3가닥,4가닥,5가닥,6가닥,7가닥,
8가닥,10가닥,12가닥,15가닥,20가닥,25가닥,30가닥 까지 나옵니다

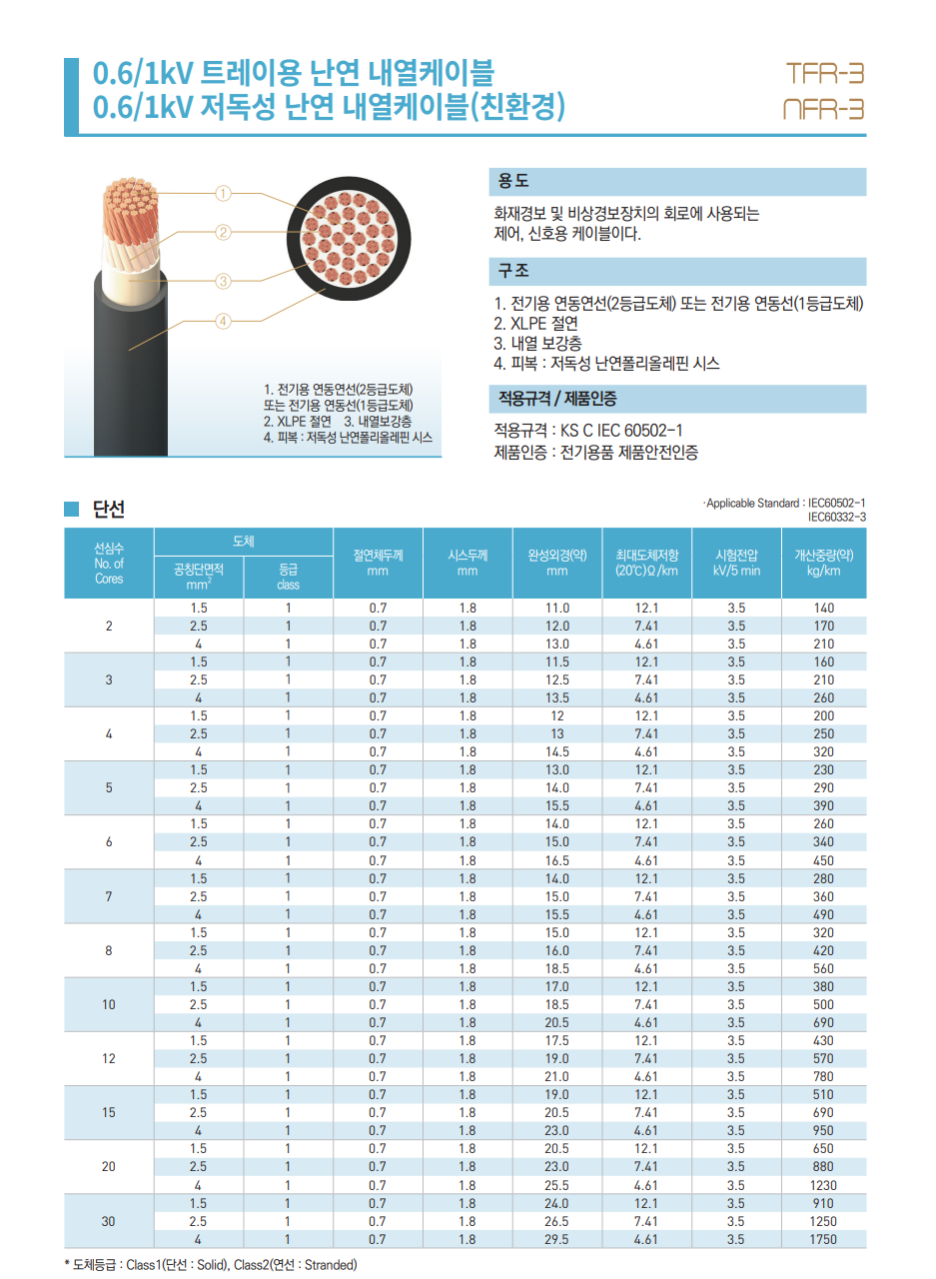

규격은 밑 표 참고해주시면됩니다.
규격 |
1.5SQ(1.38MM) |
2.5SQ(1.78MM) |
4SQ(2.25MM) |
2가닥 |
|||
3가닥 |
|||
4가닥 |
|||
5가닥 |
|||
6가닥 |
|||
7가닥 |
|||
8가닥 |
|||
10가닥 |
|||
12가닥 |
|||
15가닥 |
|||
20가닥 |
|||
25가닥 |
|||
30가닥 |

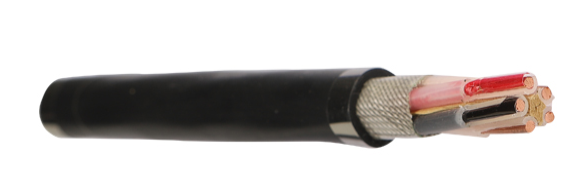

TFR-3 1등급 단선 속심 입니다. 참고해주세요

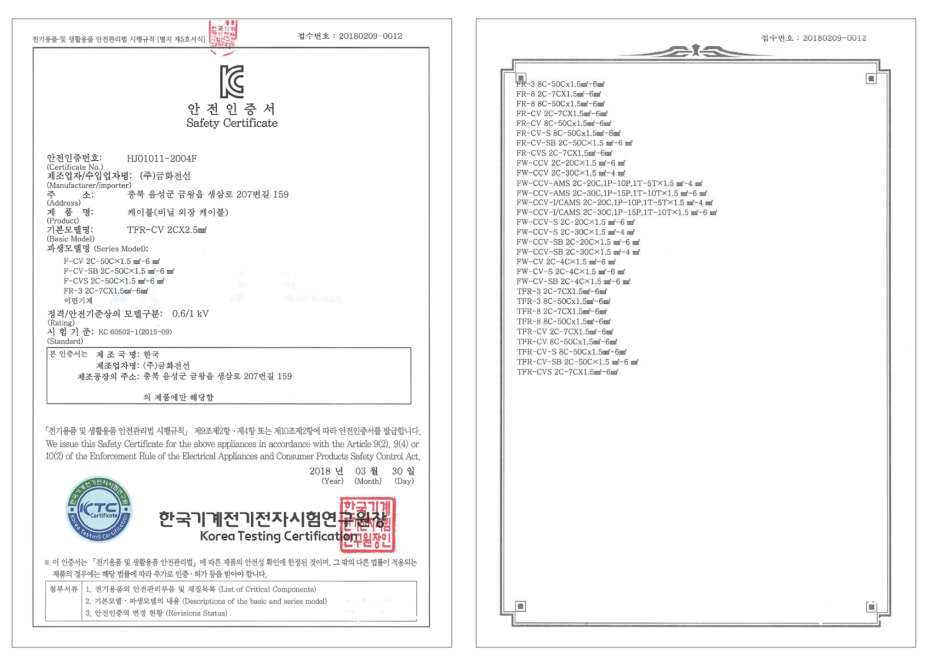

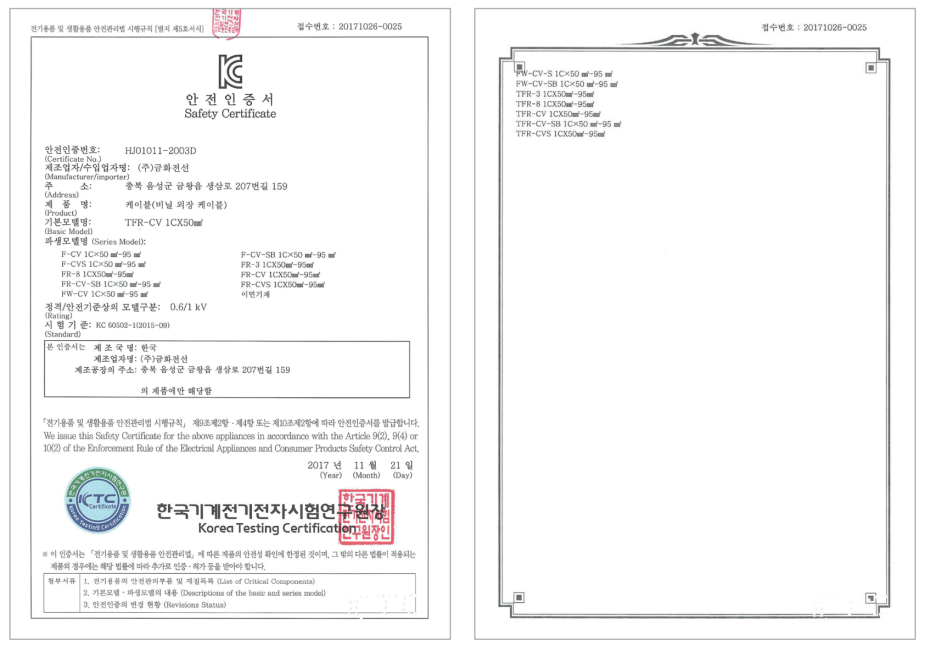

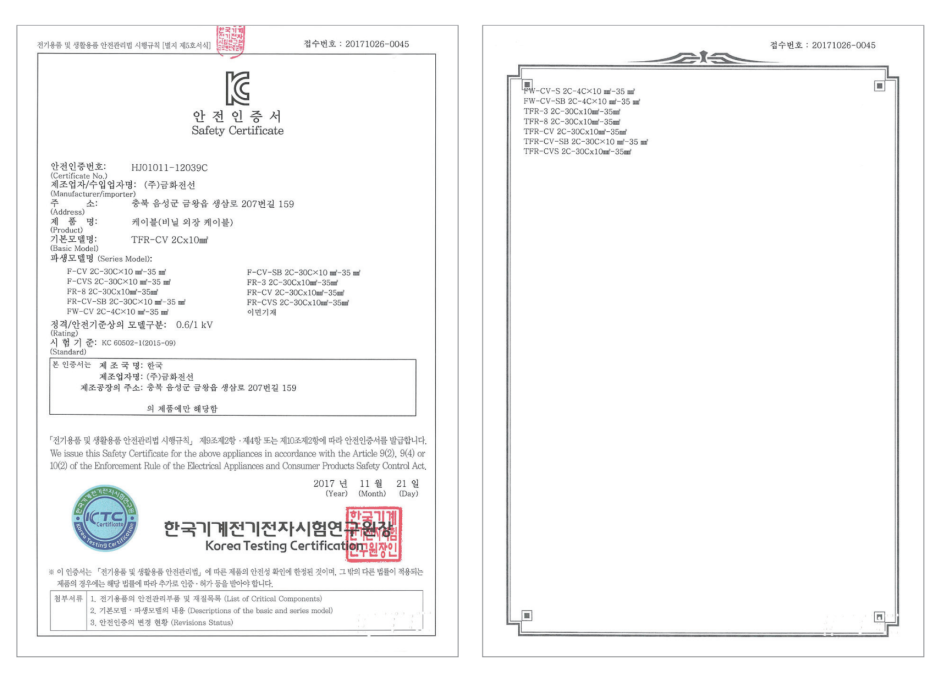

마지막으로 인증서 파일 올려드리겠습니다
참고하시면됩니다.
궁금하신사항 있으시면 댓글 또는 전화 문의 부탁드립니다.
