안녕하세요 오늘 소개드릴 전선은 TFR-CVVS 트레이용 동테이프 차폐 제어용 케이블
KS C IEC 60502-1 에 대해 설명 드리겠습니다.
용도
정전차폐 및 난연서잉 요구되는 제어회로에 사용된다
구조
1. 도체 : 2등급 원형 연선도체
2. 절연체 : PVC
3. 피복체 : FR-PVC
적용규격
KS C IEC 60502-1
제품특징
- 0.6/1KV 트레이용 정전차폐부 제어용 비닐절연 난연비닐시즈 케이블
- 산업시설의 제어목적 또는 발전소, 변전소 등의 0.6/1KV 이하의 정전차폐가 요구되는 원격 제어용 및 300V 이하의 기계적 조정장비 연결용으로 적합한 케이블
- 고무케이블에 비해 매우 가벼우며 가요성, 난연성, 내마모성, 내유성 등이 우수하며, 심선 식별이 선명한 케이블
- TFR-CVV 와 달리 구조상 동테이프 차폐가 되어 있음
- 적용규격 : 전기안전인증 (제조사의 지명원 참고요망)
- 도체 : 전기용 연동선 (원형압축연선)
- 선심구분 : 흑색, 백색, 적색, 녹색, 황색
- 허용온도 : 70도
- 속심이 칼라로 구분되나, 8C 이상의 경우 넘버링.
.

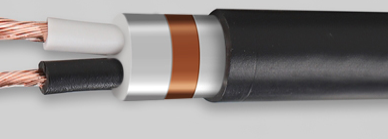

TFR-CVVS 속심 사진입니다. 참고해주세요

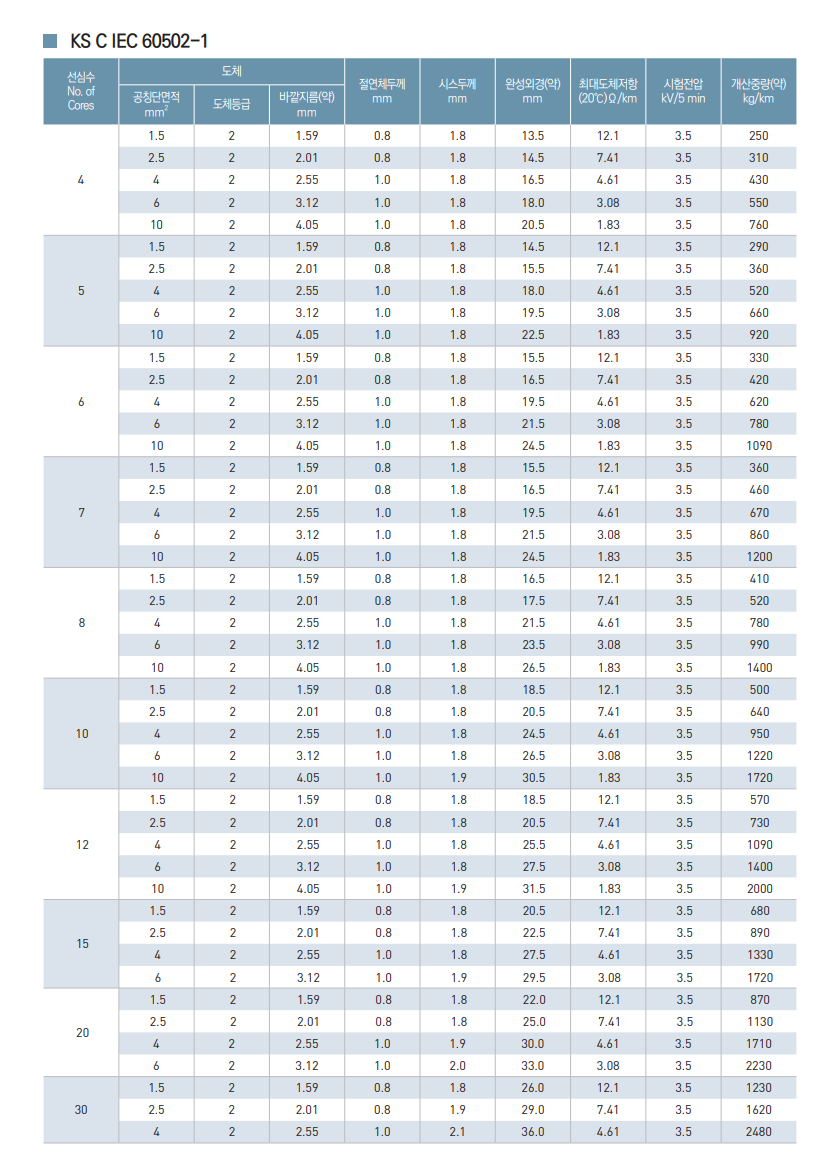

그리고 밑 표는 규격표 입니다 .
굵기는 1.5SQ,2.5SQ,4SQ,6SQ 까지 나오고
가닥수는 2가닥,3가닥,4가닥,5가닥,6가닥,7가닥,8가닥,10가닥,12가닥,15가닥,20가닥,25가닥,30가닥 으로 나옵니다
| 규격 |
2C |
3C |
4C |
5C |
6C |
7C |
8C |
10C |
12C |
15C |
20C |
25C |
30C |
| 1.5SQ |
|||||||||||||
| 2.5SQ |
|||||||||||||
| 4SQ |
X |
X |
|||||||||||
| 6SQ |
X |
X |
X |

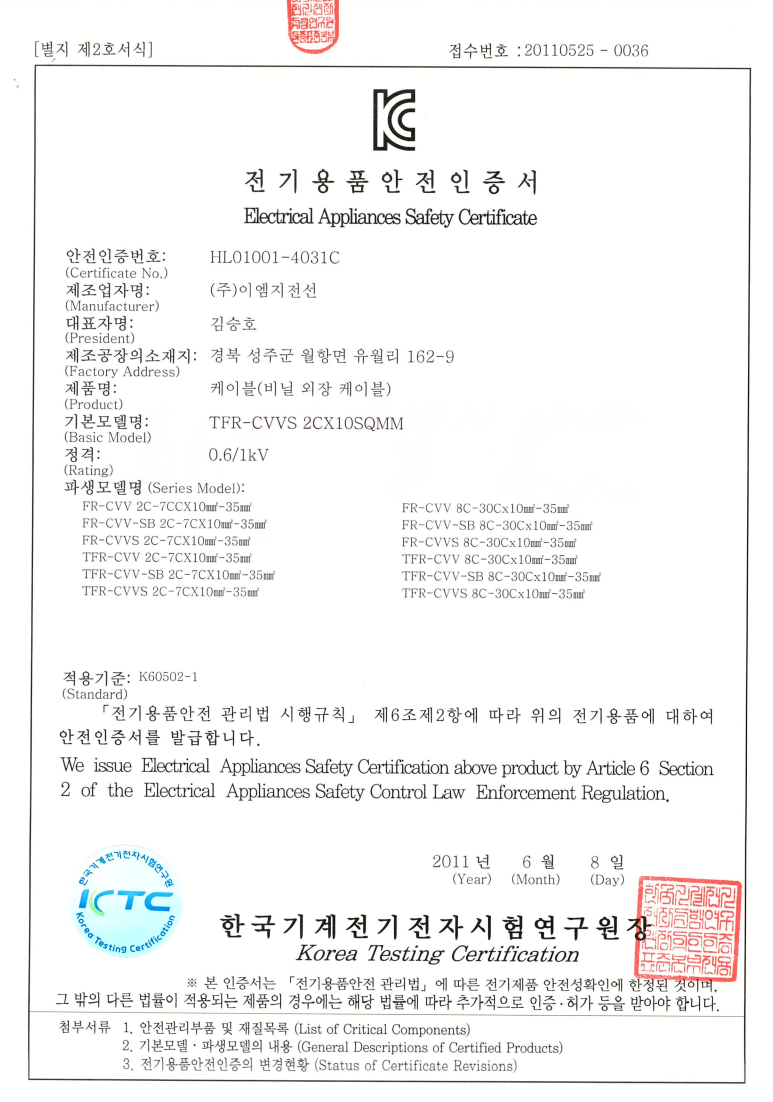

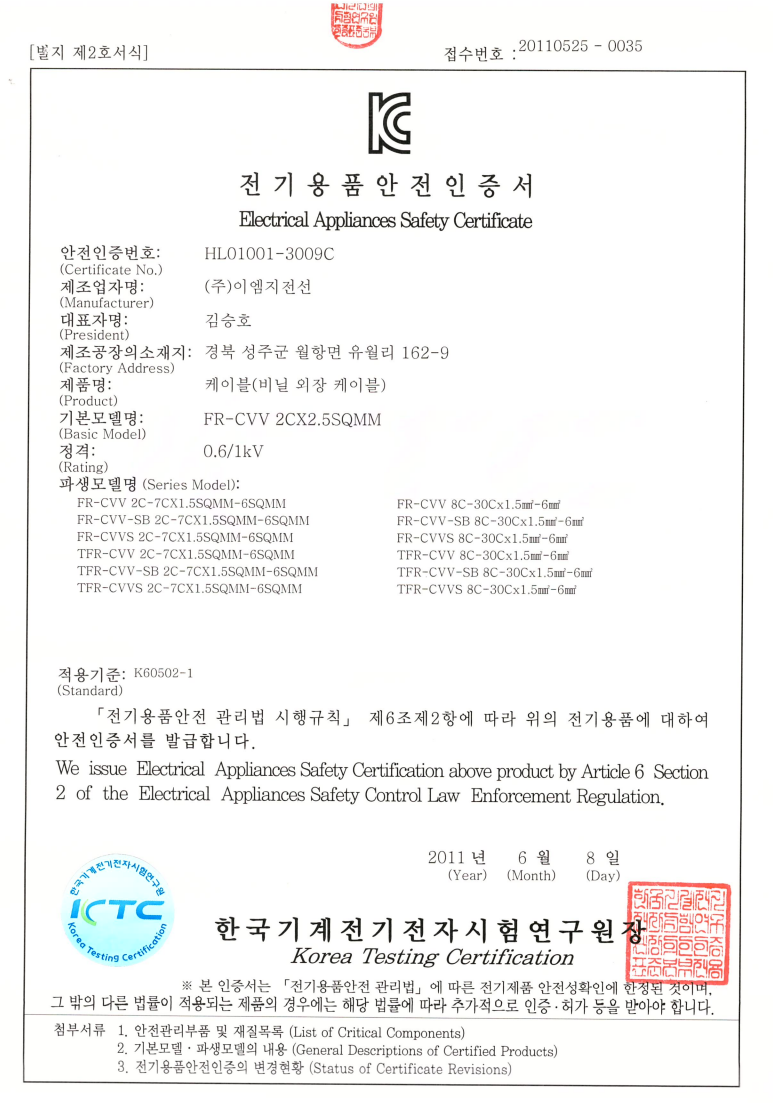

그밖 인증서 사진도 밑 참고해주시면 됩니다.
그밖에 궁금한 사항 있으시면
댓글이나 전화문의 부탁드립니다.
