안녕하세요 TFR-CVVSB 트레이용 동편조 차폐 제어용 케이블에 대해 설명드릴려고 합니다.
용도
0.6/1kV 이하의 제어회로 중 차폐,굴곡성 등이 요구되는 회로에 사용하며
전기설비기준령에 준한 트레이용 난연, 차폐 제어케이블입니다.
구조
1. 도체 : 2등급 원형 연선도체
2. 절연체 : PVC
3. 피복체 : FR-PVC
적용규격
KS C IEC 60502-1
*제품특징
- 0.6/1KV 트레이용 동편조 제어용 비닐절연 비닐시즈 케이블
- 산업시설의 제어목적 또는 발전소, 변전소 등의 0.6/1KV 이하의 원격 제어용 및 300V 이하의 기계적 조정장비 연결용으로 적합한 케이블
- 고무케이블에 비해 매우 가벼우며 가요성, 난연성, 내마모성, 내유성 등이 우수하며, 심선 식별이 선명한 케이블
- 선심 구분 : 흑색, 백색, 적색, 녹색
- 허용온도 : 70도
- 속심이 칼라로 구분되나, 8C 이상의 경우 넘버링
TFR-CVVSB 속심사진입니다.
굵기는
0.75Q,1.0SQ,1.5SQ,2.5SQ,4SQ,6SQ 까지 나오고
가닥수는
2가닥,3가닥,4가닥,5가닥,6가닥,7가닥,8가닥,10가닥
12가닥,15가닥,20가닥,25가닥,30가닥 으로 나옵니다

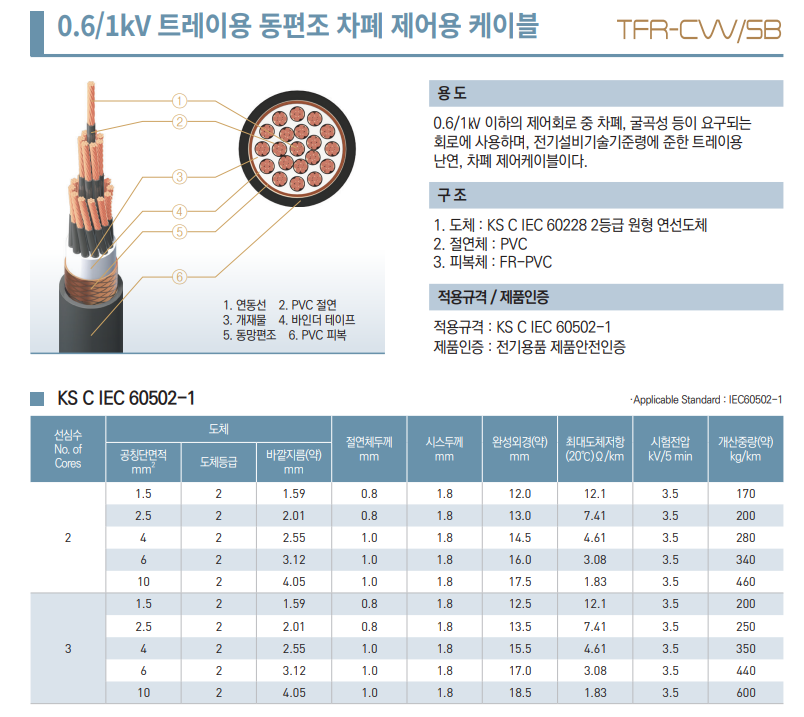

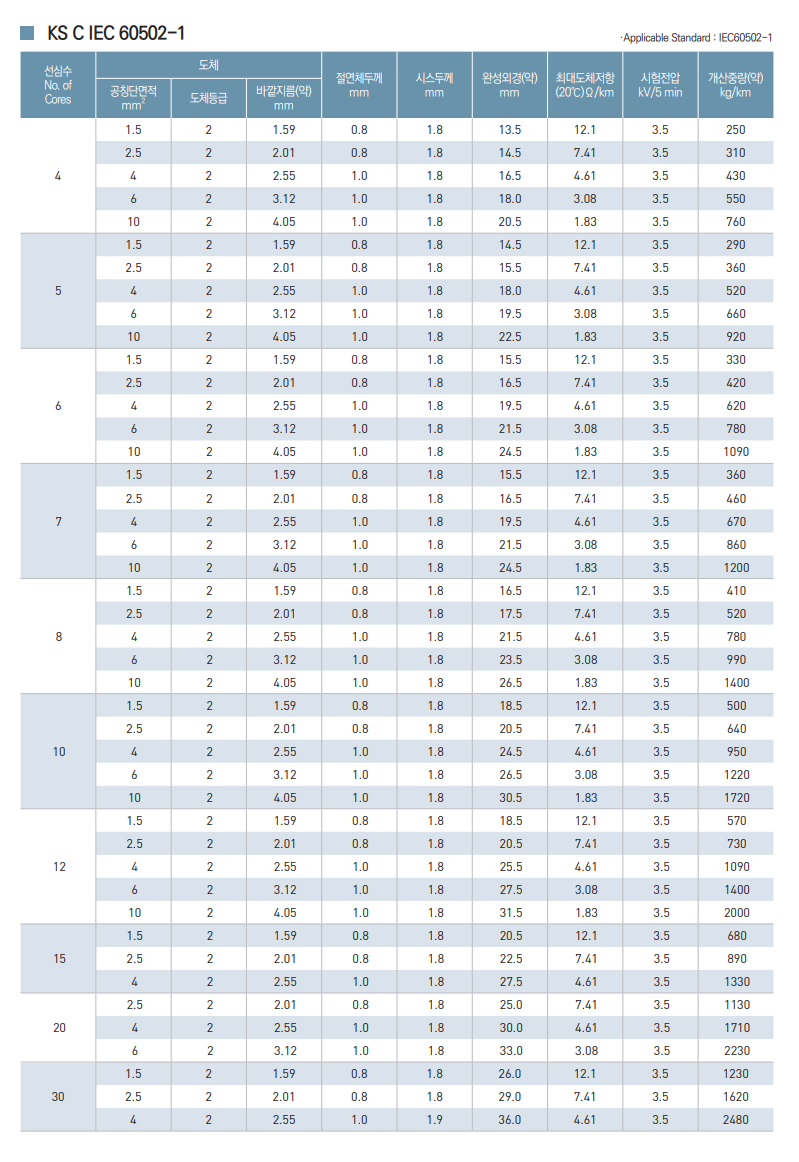

자세한 규격표는 밑 표 참고해주세요
| 규격 | 0.75SQ | 1.0SQ | 1.5SQ | 2.5SQ | 4SQ | 6SQ |
| 2C | ||||||
| 3C | ||||||
| 4C | ||||||
| 5C | ||||||
| 6C | ||||||
| 7C | ||||||
| 8C | ||||||
| 10C | ||||||
| 12C | ||||||
| 15C | ||||||
| 20C | X | X | ||||
| 25C | X | X | ||||
| 30C | X | X |

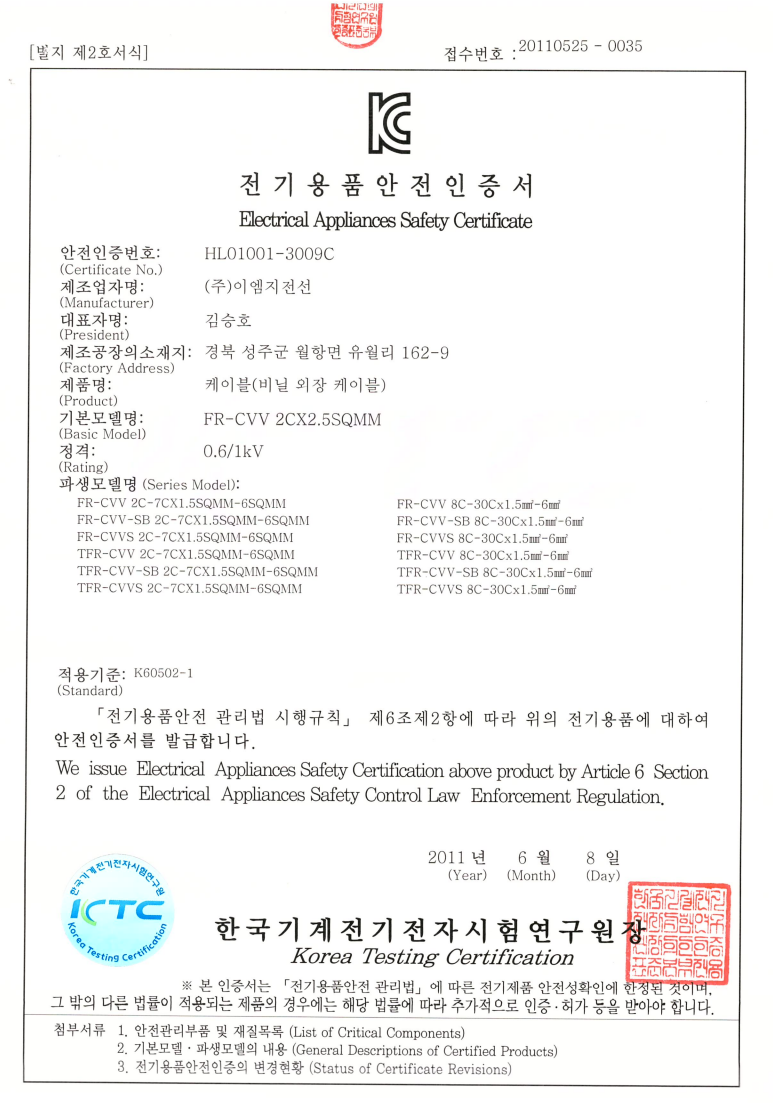

마지막으로 인증현황 인증서입니다.
참고해주세요
나머지 궁금한 사항있으시면
댓글 혹은 전화문의 부탁드립니다.
