총정리표 완성외경은 메이커마다 차이 날수있는점 참고바랍니다.
|
UL선
|
M수
|
허용전류
|
완성외경
|
|
26번(UL1007)
|
610M
|
4A
|
약 1.32mm
|
|
24번(UL1007)
|
610M
|
5.3A
|
약 1.45mm
|
|
22번(UL1007)
|
610M
|
7.2A
|
약 1.60mm
|
|
20번(UL1007)
|
610M
|
9.4A
|
약 1.79mm
|
|
18번(UL1007)
|
610M
|
12.5A
|
약 2.0mm
|
|
16번(UL1007)
|
610M
|
15.9A
|
약 2.3mm
|
|
22번(UL1015)
|
610M
|
10A
|
약 2.3mm
|
|
20번(UL1015)
|
610M
|
13A
|
약 2.49mm
|
|
18번(UL1015)
|
610M
|
17.2A
|
약 2.72mm
|
|
16번(UL1015)
|
610M
|
22.8A
|
약 3.03mm
|
|
14번(UL1015)
|
305M
|
30.4A
|
약 3.42mm
|
|
12번(UL1015)
|
305M
|
40.6A
|
약 3.96mm
|
|
10번(UL1015)
|
305M
|
55.3A
|
약 4.57mm
|
|
8번(UL1283)
|
200M
|
67.9A
|
약 7.7mm
|
|
6번(UL1283)
|
200M
|
90.8A
|
약 8.85mm
|
|
4번(UL1283)
|
200M
|
121A
|
약 10.3mm
|
|
2번(UL1283)
|
200M
|
166A
|
약 12.2mm
|
|
1번(UL1284)
|
200M
|
193A
|
약 14.3mm
|
|
1/0번(UL1284)
|
200M
|
221A
|
약 15.4mm
|
|
2/0번(UL1284)
|
200M
|
275A
|
약 16.9mm
|
|
3/0번(UL1284)
|
200M
|
303A
|
약 18.4mm
|
|
4/0번(UL1284)
|
200M
|
353A
|
약 20.2mm
|
오늘은 UL선 1007,1015,1283 선에 대해서 설명해드릴려고합니다.
우선 UL선 1007부터 설명드리겠습니다.

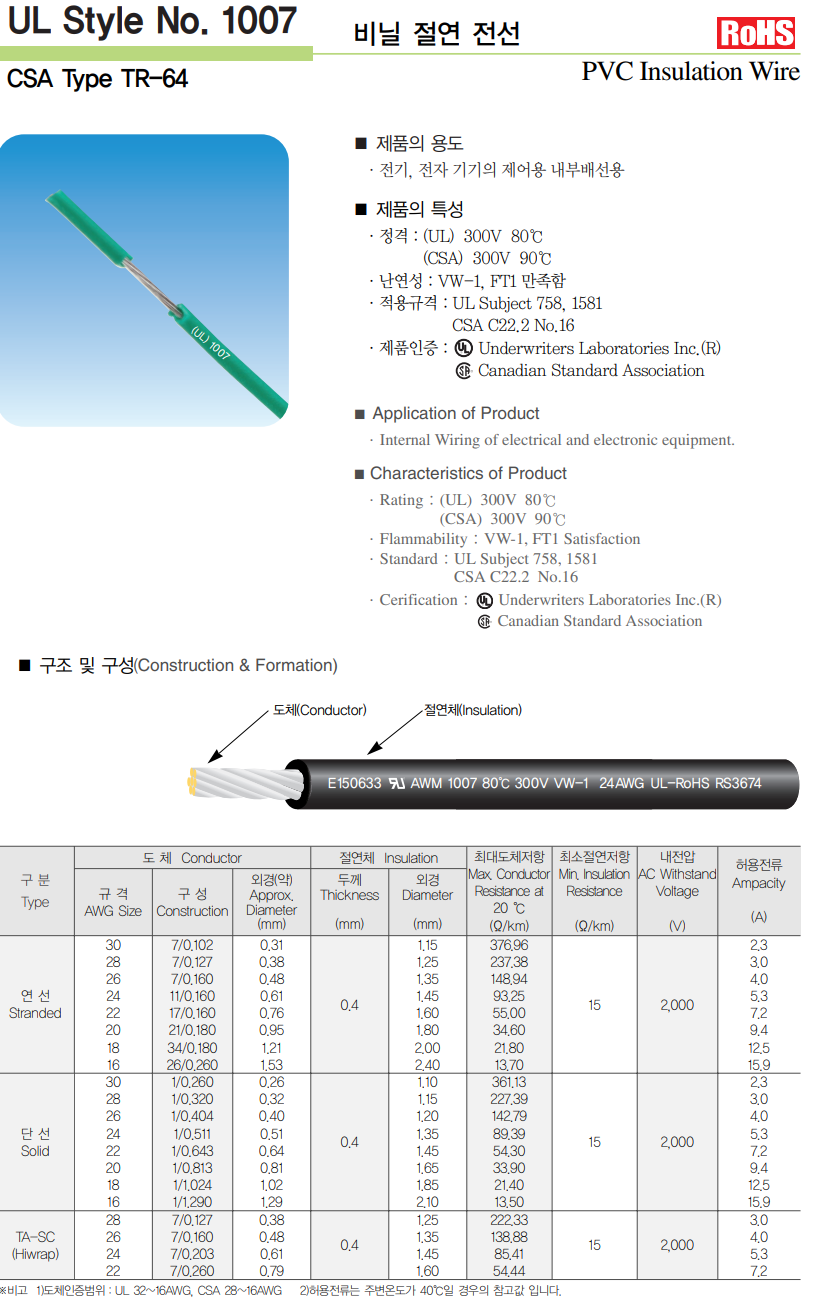

우선 UL 1007
제품 용도 : 전기 전자기기의 제어용 내부배선용으로 사용합니다.
전압 : 300V / 온도는 80도 입니다.

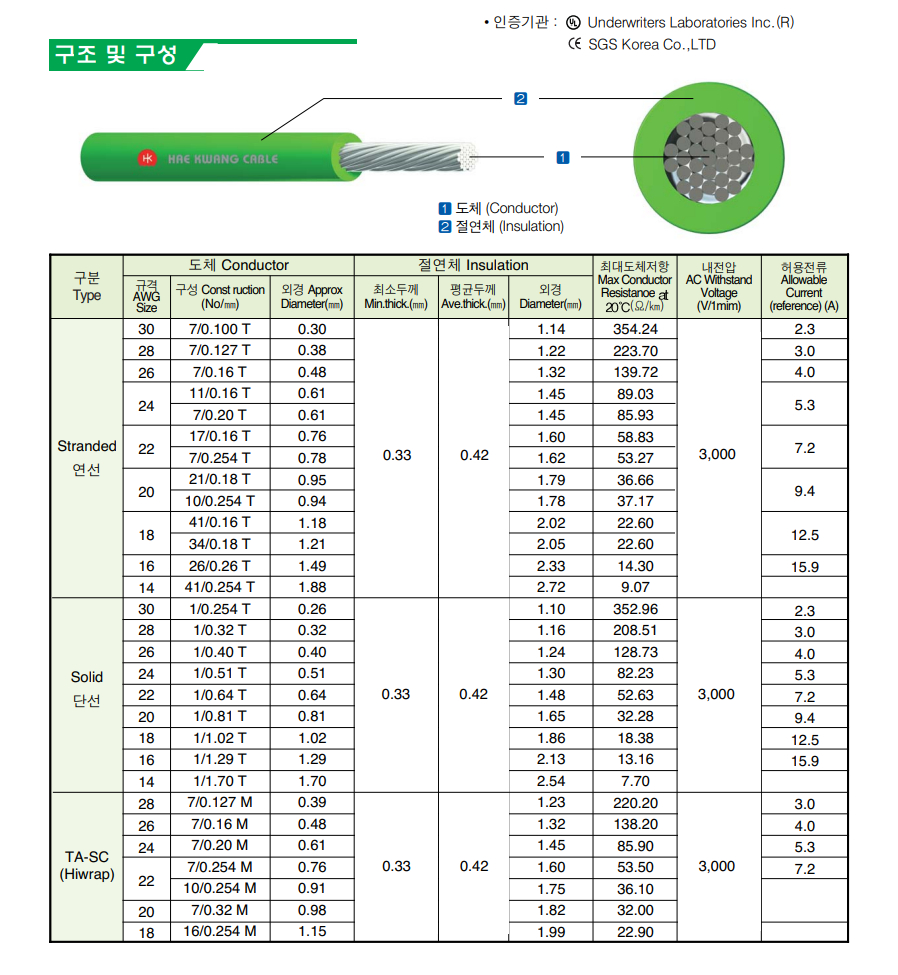

속심은 위 카다로그에 나오는 연선으로 되어있습니다. 연선으로 참고해주시면됩니다
색상 : 녹, 백, 적, 청, 황, 흑, 갈, 회, 보라, 녹/황,주황 으로나옵니다.
규격은 카다로그상 AWG 30번부터 16번까지 나온다고 되어있는데
기성품, 자주나가는 AWG 규격 , 한롤 M수 정리해드리겠습니다.
UL1007 허용전류는 위 표 한번더 참고해주시면 됩니다.
|
AWG
|
M수
|
|
26번
|
610M
|
|
24번
|
610M
|
|
22번
|
610M
|
|
20번
|
610M
|
|
18번
|
610M
|
|
16번
|
610M
|

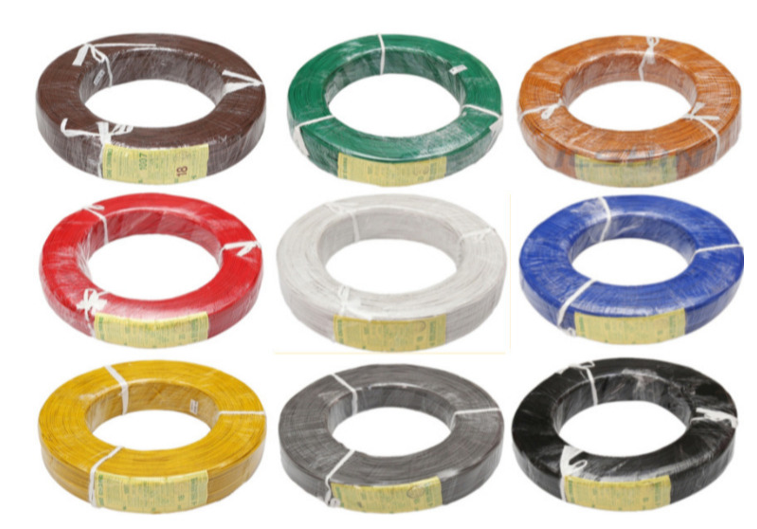

실제품 사진
메이커는 : 해광,대창,마이크로,고려엔티씨등 나옵니다.
두번째로는 UL1015케이블 소개해드리겠습니다.

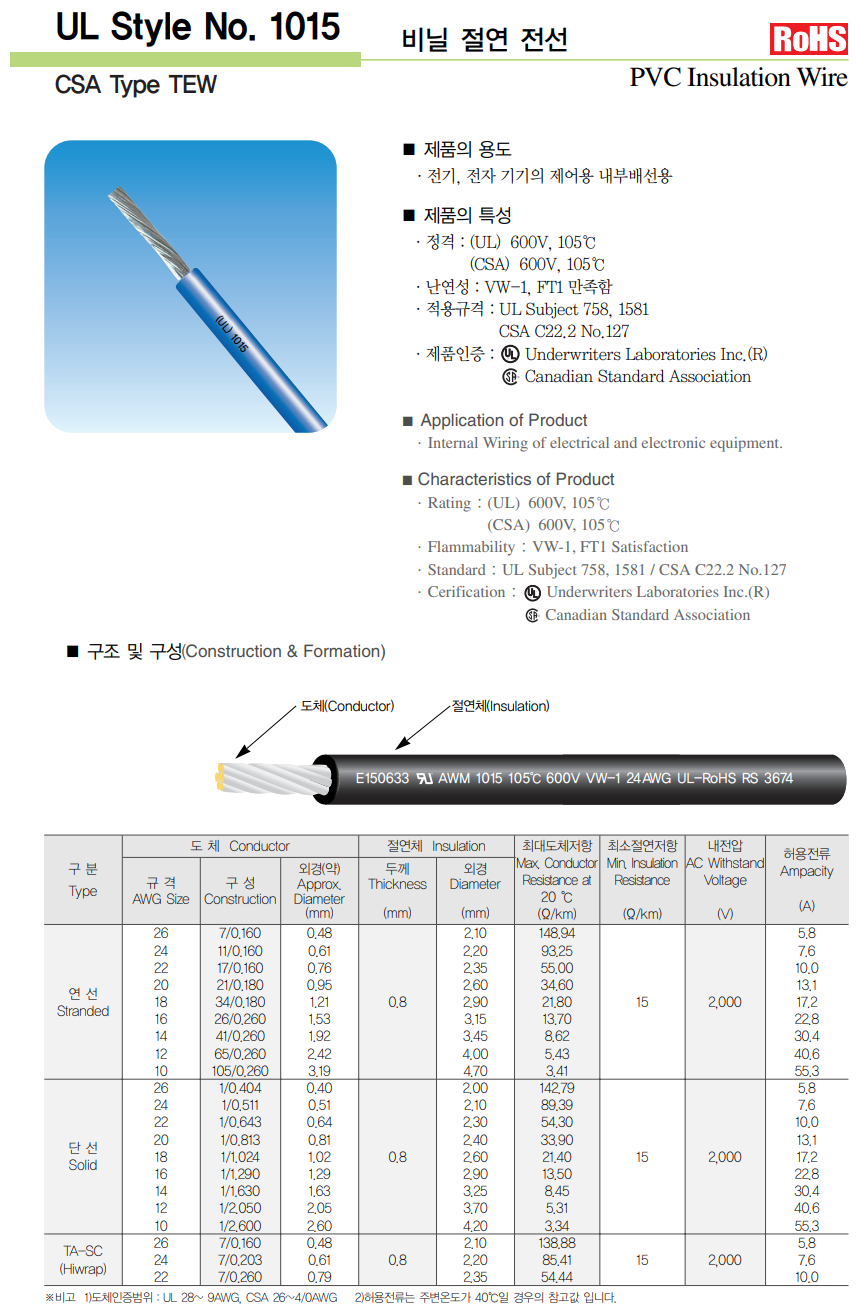

우선 UL 1015
제품 용도 : 전기 전자기기의 제어용 내부배선용으로 사용합니다.
전압 : 600V / 온도는 105도 입니다.

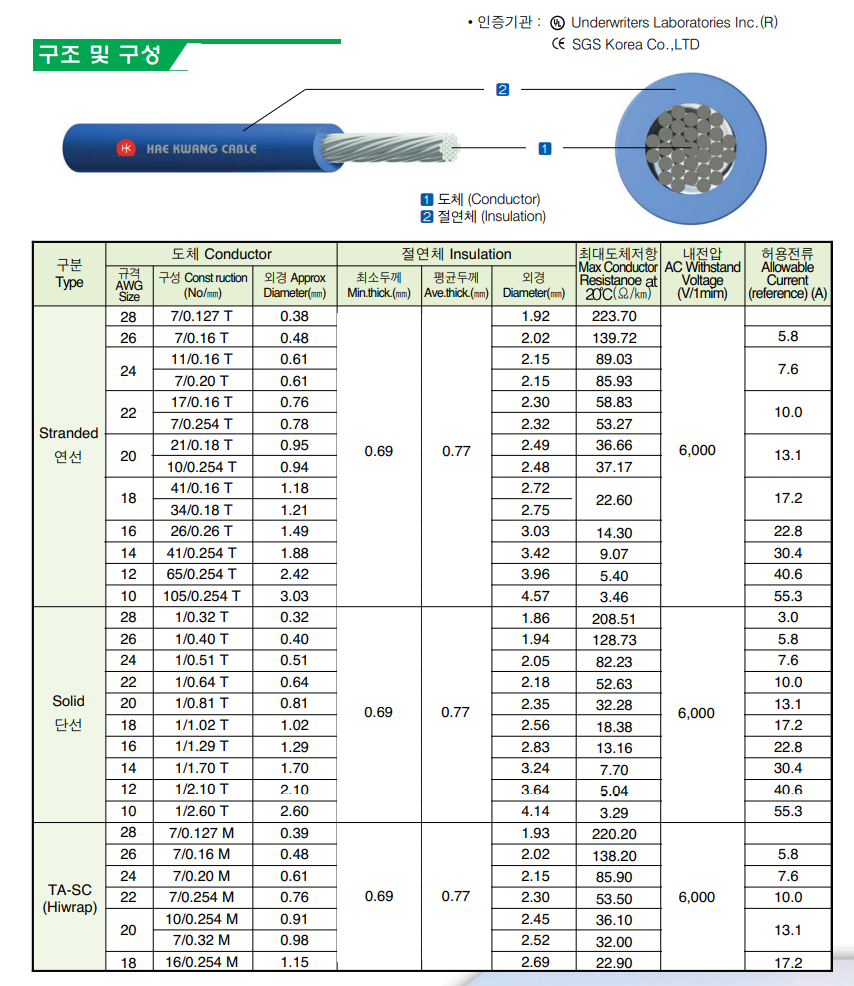

속심은 위 카다로그에 나오는 연선으로 되어있습니다.
색상 : 녹, 백, 적, 청, 황, 흑, 갈, 회, 보라, 녹/황,주황 으로나옵니다.
규격은 카다로그상 AWG 26번~10번까지 나온다고 되어있는데
기성품, 자주나가는 AWG 규격
, 한롤 M수 정리해드리겠습니다.
허용전류는 위 사진 참고해주시면 됩니다.
|
AWG
|
M수
|
|
22번
|
610M
|
|
20번
|
610M
|
|
18번
|
610M
|
|
16번
|
610M
|
|
14번
|
305M
|
|
12번
|
305M
|
|
10번
|
305M
|

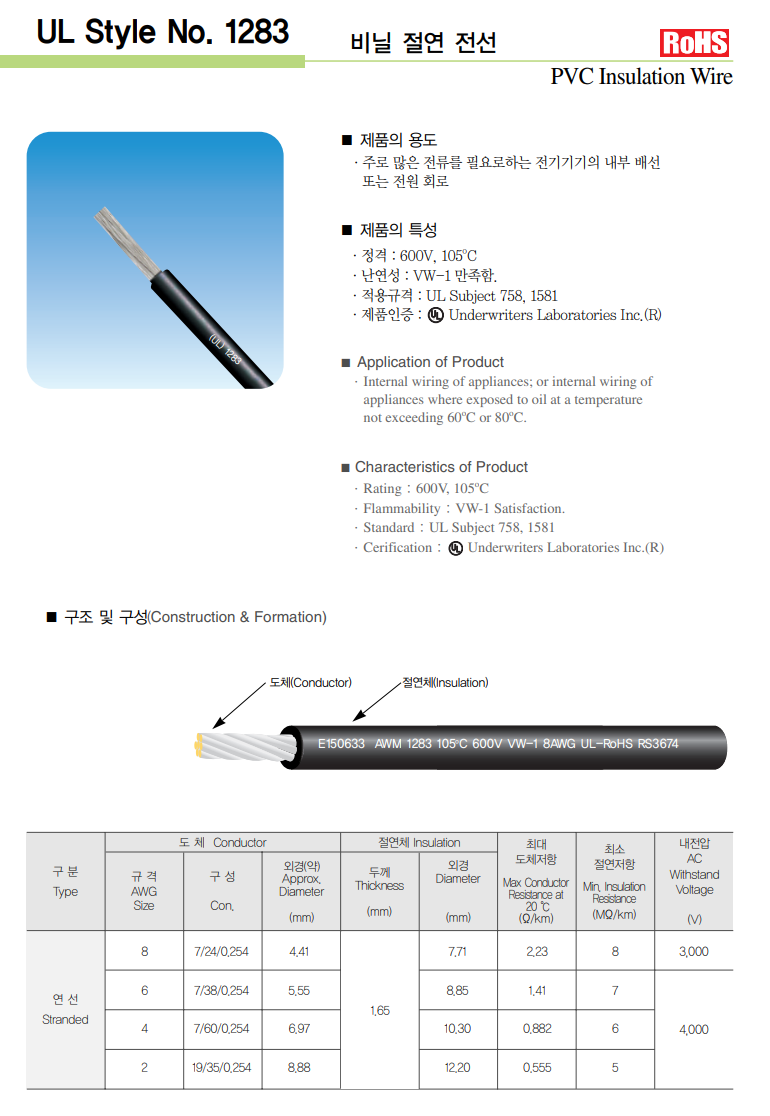

세번째로는 UL1283 소개해드리겠습니다.
우선 UL 1283
제품 용도 : 주로 많은 전류를 필요로하는 전기 전자기기의 제어용 내부배선용으로 사용합니다.
전압 : 600V / 온도는 105도 입니다.
속심은 위 카다로그에 나오는 연선으로 되어있습니다.
색상 : 흑색,녹황등 으로나옵니다.
규격은 카다로그상 AWG 8번~2번까지 나온다고 되어있습니다.
기성품, 자주나가는 AWG 규격 , 한롤 M수 정리해드리겠습니다.
허용전류, 완성외경은 위 참고해주시면됩니다
|
AWG
|
M수
|
|
8번
|
200M
|
|
6번
|
200M
|
|
4번
|
200M
|
|
2번
|
200M
|

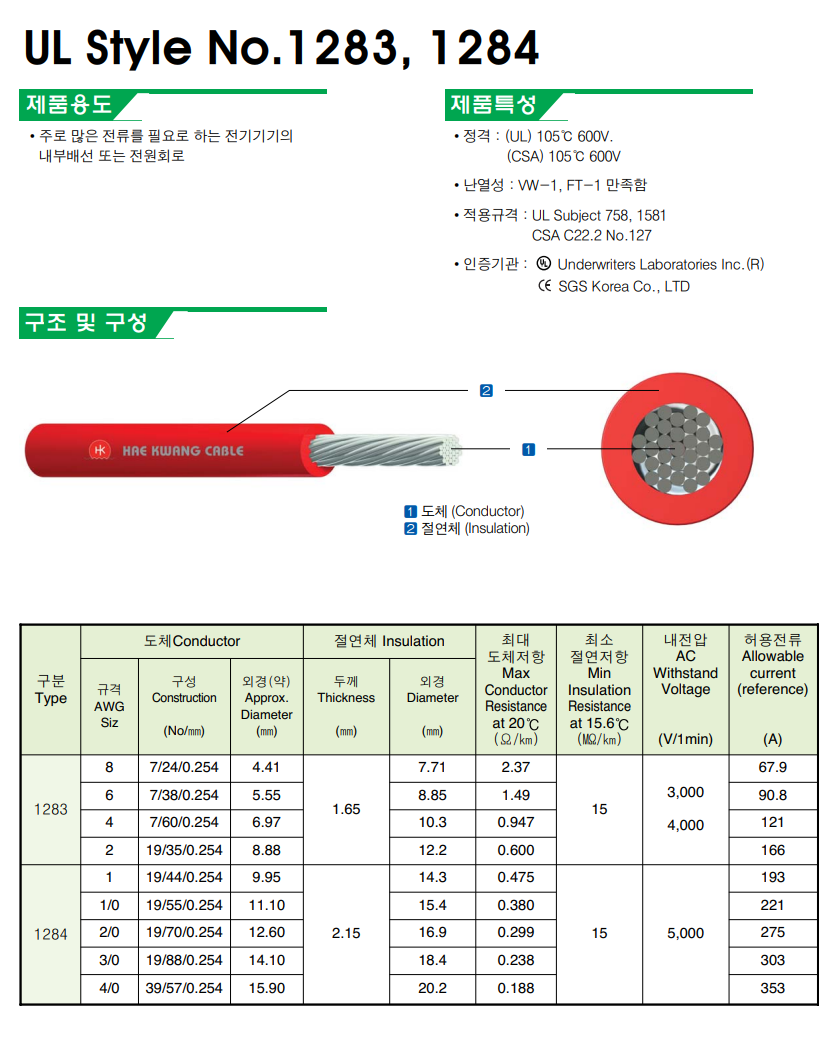

네번째로는 UL1284 소개해드리겠습니다.
우선 UL 1284
제품 용도 : 주로 많은 전류를 필요로하는 전기 전자기기의 제어용 내부배선용으로 사용합니다.
전압 : 600V / 온도는 105도 입니다.
속심은 위 카다로그에 나오는 연선으로 되어있습니다.
색상 : 흑색 으로나옵니다.
규격은 카다로그상 AWG 1~4/0로 나옵니다.
AWG 규격 , 한롤 M수 정리해드리겠습니다.
허용전류, 완성외경 는 위 사진 참고해주시면 됩니다.
|
AWG
|
M수
|
|
1
|
200M
|
|
1/0
|
200M
|
|
2/0
|
200M
|
|
3/0
|
200M
|
|
4/0
|
200M
|
나머지 궁금사항 있으시면 전화나 댓글 문의 부탁드립니다.
