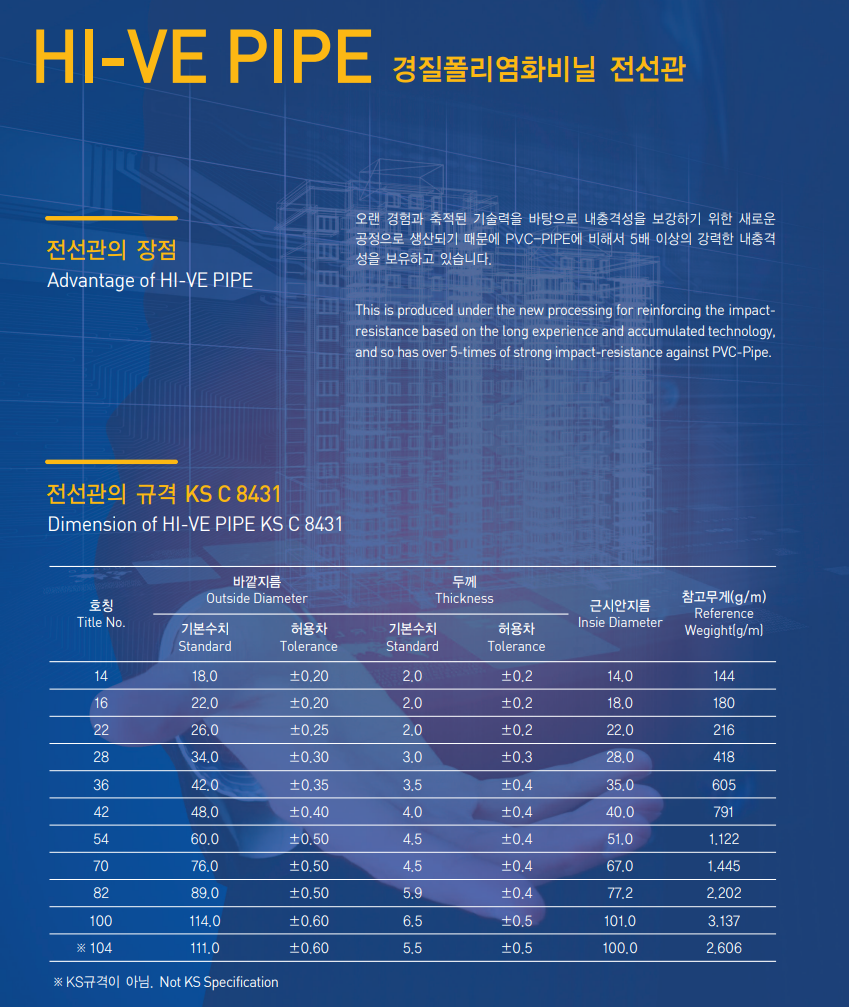

안녕하세요 오늘은 HI PIPE에 대해 설명드릴려고합니다. 우선 카다로그 보시죠 우선 규격,두께, 지름,무게등 위 카다로그 참고하시면 될거같습니다. 길이는 4M로 나옵니다. 규격 16,22,28,36,42,54,70,82,100,104 인증현황은 KS C 8431 인증이 되어있습니다 인증서는 밑 사진파일 참고해주시면됩니다. 전선관 특징은 압축복원성, 충격시험,인장시험, 절연내력 ,절연저항, 내연변형성, 내연성등 위 사진 오른쪽 파일보시면 정확히 나와있습니다. 그리고 HI PIPE 부속에 대해 추가 설명 드리겠습니다. HI PIPE 노말 : 꺽어지는 부분 연결하는 부속품 2종커플링 : HIPIPE랑 ELP배관 연결시 필요한부속품 HIPIPE CP(커플링) : HIPIPE랑 HIPIPE랑 연결시 필요 HIP..

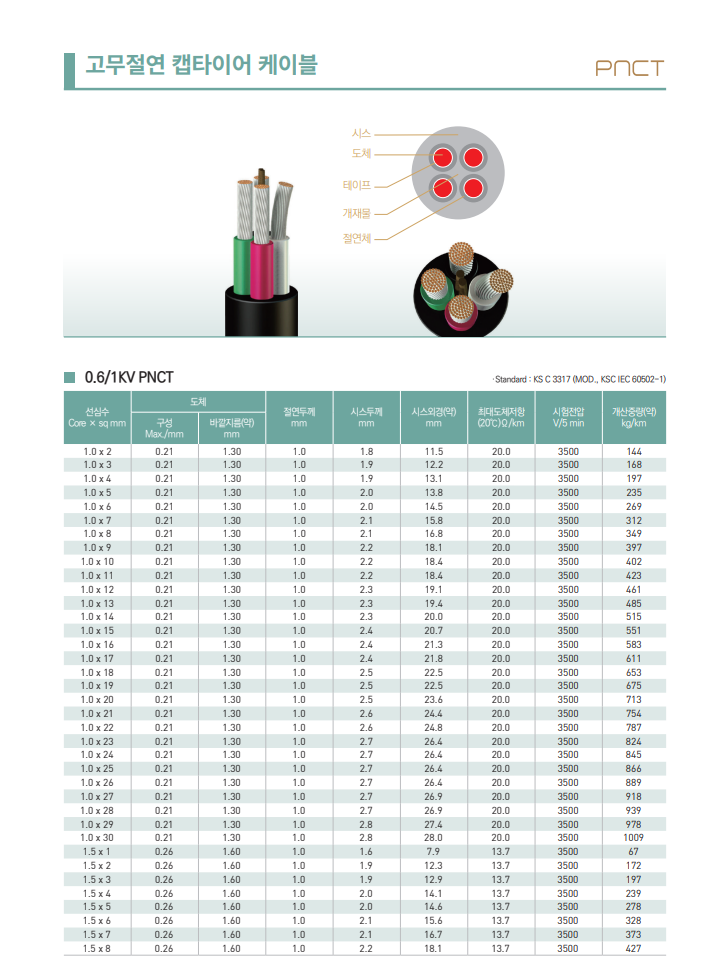

안녕하세요 오늘은 고무 절연 캡타이어 케이블에 대해 설명해 드릴려고합니다. 제품특징은 - AC 0.6/1KV 고무 절연 캡타이어 케이블(0.6/1KV Rubber Insulated Flexible Cables) - 고정형 전기기기의 배선에 사용 - 충격, 마찰등의 기계적 강도가 높다 - 내열, 내산 및 내알칼리성 등의 화학적 내성이 강하여, 광산, 공장, 건설현장에서 주로 사용합니다 - 적용규격 : KS C IEC 60502-1 - 도체 : 주석도금 연동 집합선 - 절연체 : 에틸렌 프로필렌 고무 - 허용온도 : 90도 입니다. 규격 표는 밑 정리해놓으신거 참고해주시면 됩니다. 규격 1가닥 2가닥 3가닥 4가닥 1.0SQ 1.5SQ 2.5SQ 4SQ 6SQ 10SQ 16SQ 25SQ 35SQ 50SQ 7..

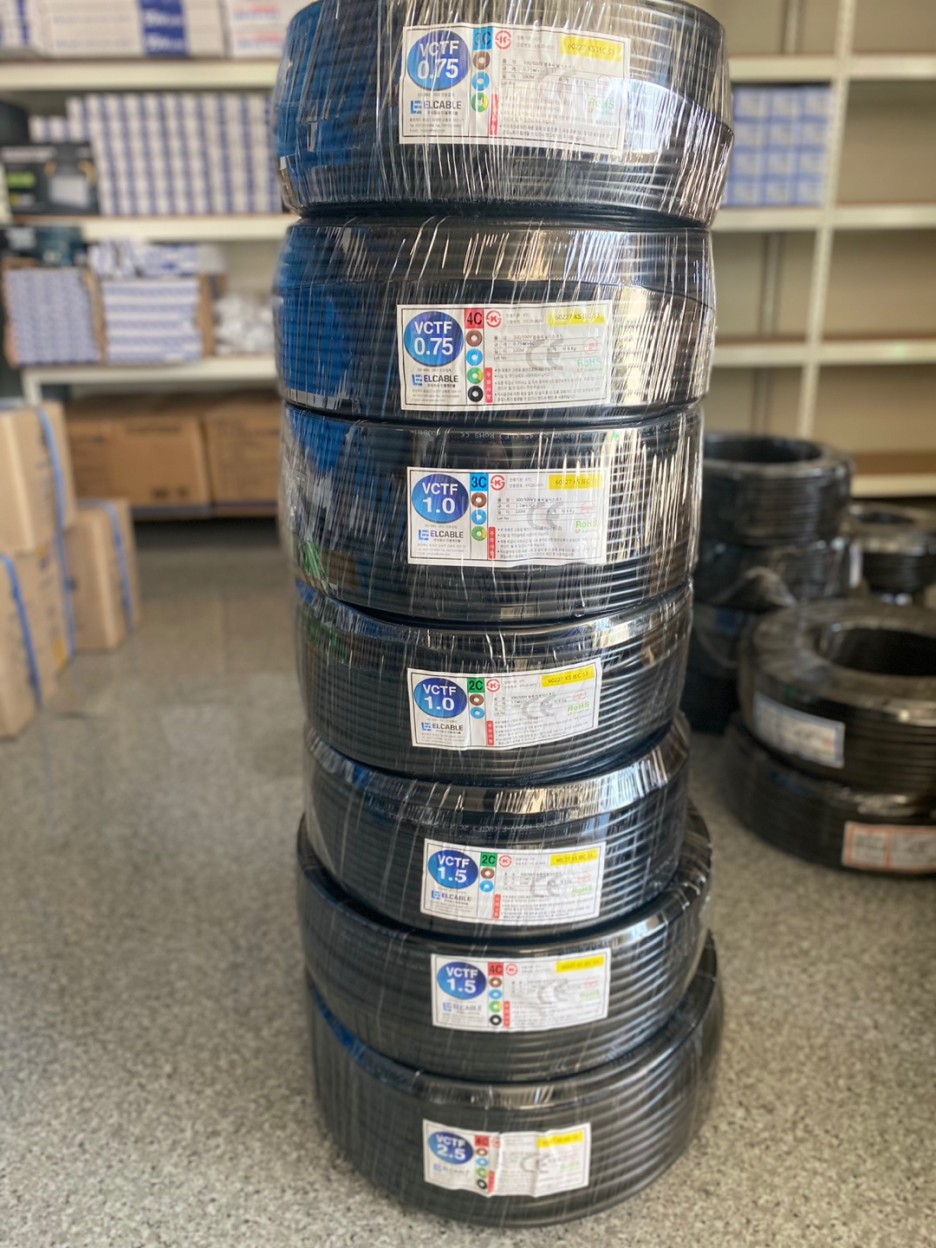

오늘은 VCTF 라는 전선을 소개해드릴건데요 VCT랑은 다르게 전압이 300/500V 입니다 참고해주시면 좋습니다. 제품 속심 사진입니다 연선으로 되어있습니다. *제품특징 - 비닐시스 원형코드선으로 유연성이 좋아 주로 옥내의 AC 300/500V 이하의 전기, 전자, 음향, 조명기기 등 소형전기 기구에 사용 - 적용규격 : KS C IEC 60227-5 - 도체 : 5등급 연동선(집,복합연선) - 절연체 : PVC - 시스 : PVC - 최대허용온도 : 70도 규격은 0.75SQ,1.0SQ,1.5SQ,2.5SQ 까지 나오고 4SQ부터는 VCT로 변경되니 참고해주세요 가닥수는 2가닥,3가닥,4가닥으로 나옵니다 길이는 한롤에 100M,300M 입니다. 자세한건 카다로그 참고해주세요. 제품인증현황은 두가지가 ..

안녕하세요 오늘 소개해드릴 자재는 스틸파이프/S/T파이프/강제전선관/후강전선관 입니다. 사진 설명을 입력하세요. 우선 길이는 3600MM로 3.6M 입니다. 끝부분에는 스틸커플링이 채결되어있으며 파이프끼리 돌려서 연장할때 쓰입니다. 규격은 16,22,28,36,42,54,70,82,104로 나옵니다 인증은 KS C 8401, JIS C 8305 인증이있습니다. 외경과 무게,두께등 밑 카다로그 참고해주시면 될거같습니다. 밑 사진은 강제전선관 제품인증서입니다. 그리고 스틸파이프는 부속부품이 있는데 부속부품에 대해서도 자세히 설명 드리겠습니다. P : 파이프 ( 스틸파이프) B : 박스 (PVC박스나 철박스,풀박스,분전함등) C : 콘넥타 F : 후레시볼 (SF,GW,WF등) PBC : 파이프랑 박스 PFC ..

우선 전선에 대해서 설명해 드리기 앞서 우리나라는 전기 IEC 규격으로 바뀌 었습니다. 맨왼쪽 단면적이 전선 SQ mm제곱 의 규격입니다. 전선 굵기는 이 표처럼 단면적 1.5SQ , 2.5SQ 이런식으로 표현이 됩니다 SQ는 굵기수를 의미하고 C는 코어라고 가닥수를 의미합니다. 전선의 자막을보면 그 전선이 어떤 품목의 전선이고 굵기는 몇SQ , 몇가닥인지 알수있는데요 이런식으로 희미해서 잘 안보이겠지만 하얀색으로 전선에 자막이 다 적혀있습니다 자세히 보면 전압, 전선품목, 가닥수, 굵기 , 메이커 까지 다적혀있습니다 위 사진 전선은 TFR-CV 라는 전선인데요 굵기는 6SQ에 가닥수는 4가닥 짜리 전선이라고 보시면됩니다. 이렇게 만들어지는 대부분의 전선들은 자막이 다 적혀있는데요 전선을 구매하실때 이부..

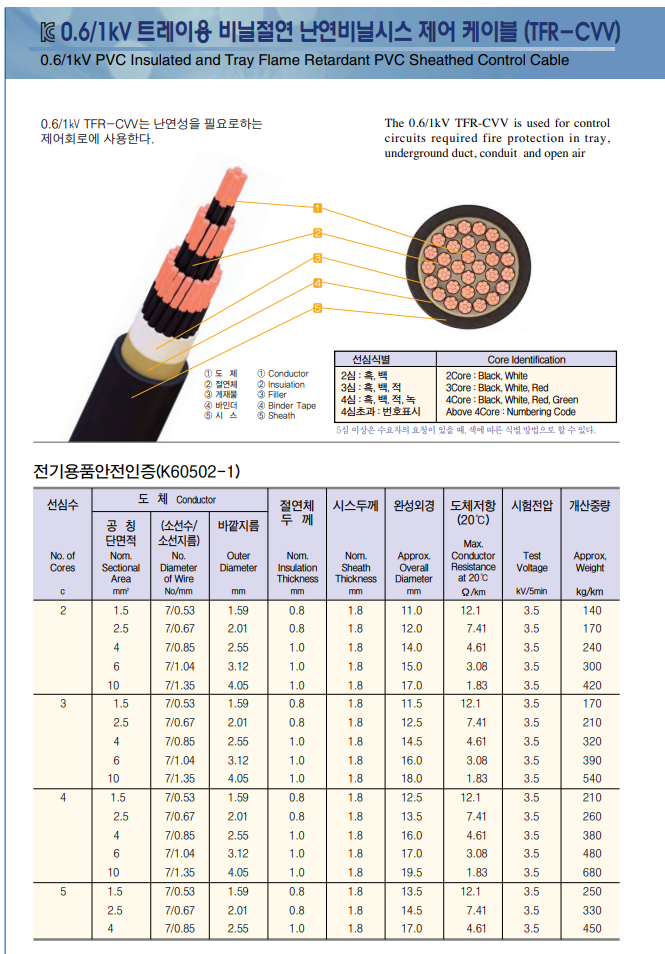

오늘은 TFR-CVV 트레이용 비닐절연 난연비닐시스 제어케이블에 대해 설명드릴려고합니다. 제품특징 - 0.6/1KV 비닐절연 비닐시즈 트레이용 제어 케이블 - 산업시설의 제어목적 또는 발전소, 변전소 등의 0.6/1KV 이하의 원격 제어용 및 300V 이하의 기계적 조정장비 연결용으로 적합한 케이블 - 고무케이블에 비해 매우 가벼우며 가요성, 난연성, 내마모성, 내유성 등이 우수하며, 심선 식별이 선명한 케이블 - 제품인증 : 전기안전인증 (제조사의 지명원 참고요망) - 도체 : 전기용 연동선 - 절연체 : PVC - 선심 구분 : 흑색,백색,적색,녹색,황색,갈색,청색 - 허용온도 : 70도 - 속심이 칼라로 구분되나, 8C 이상의 경우 넘버링(전선 메이커마다 차이가 있을수 있습니다. 자세한 규격표는 밑..

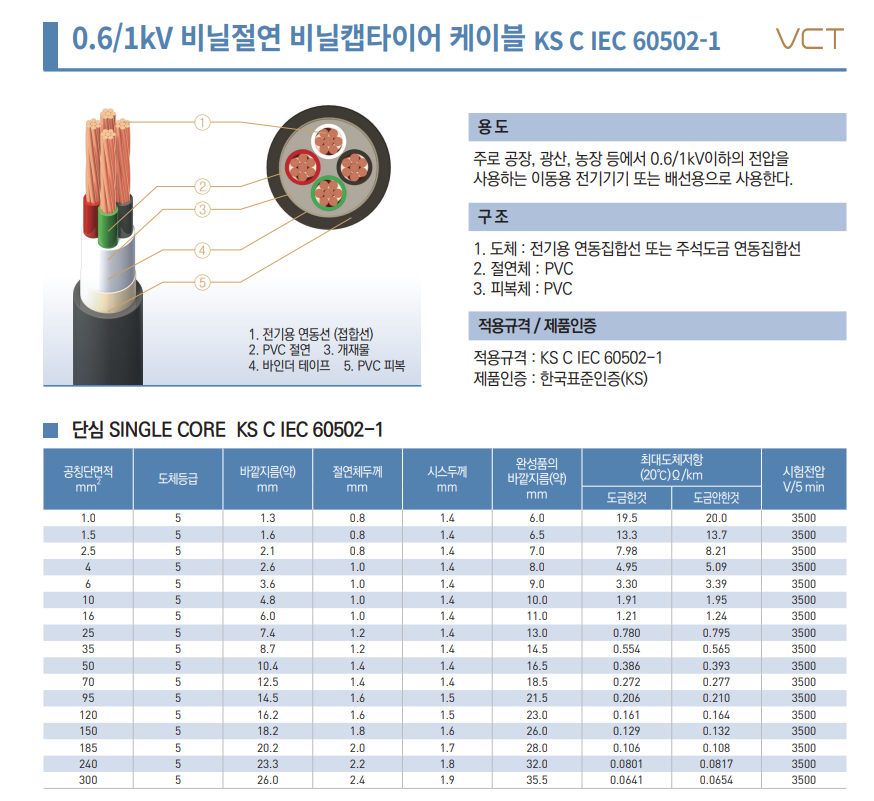

안녕하세요 오늘은 VCT 비닐절연 비닐캡타이어 케이블에 대해 설명해 드릴려고합니다. 전기공사 현장, 공장 기계전선등 많이 쓰이고있는 전선입니다. 우선 카다로그 보시죠 우선 제품특징은 - 비닐절연 비닐캡타이어 케이블로 유연성이 좋은 케이블 입니다. - 공장, 광산, 농장 등에서 0.6/1KV 이하의 전압을 사용하는 이동용 전기기기 또는 배선용에 사용 - 적용규격 : KS C IEC 60502-1 (밑 참고 바랍니다.) - 제품인증 : CE 인증(제조사마다 다르니 확인바랍니다.) - 도체 : 5등급 연동선(집,복합연선) - 시스 : PVC - 최대허용온도 : 70도 가닥수는 2가닥,3가닥,4가닥등 30가닥 까지 나옵니다 카다로그상 4심까지 나와있구요 나머지 규격종류는 밑 표 참고해 주시면 될거같습니다. 대표..

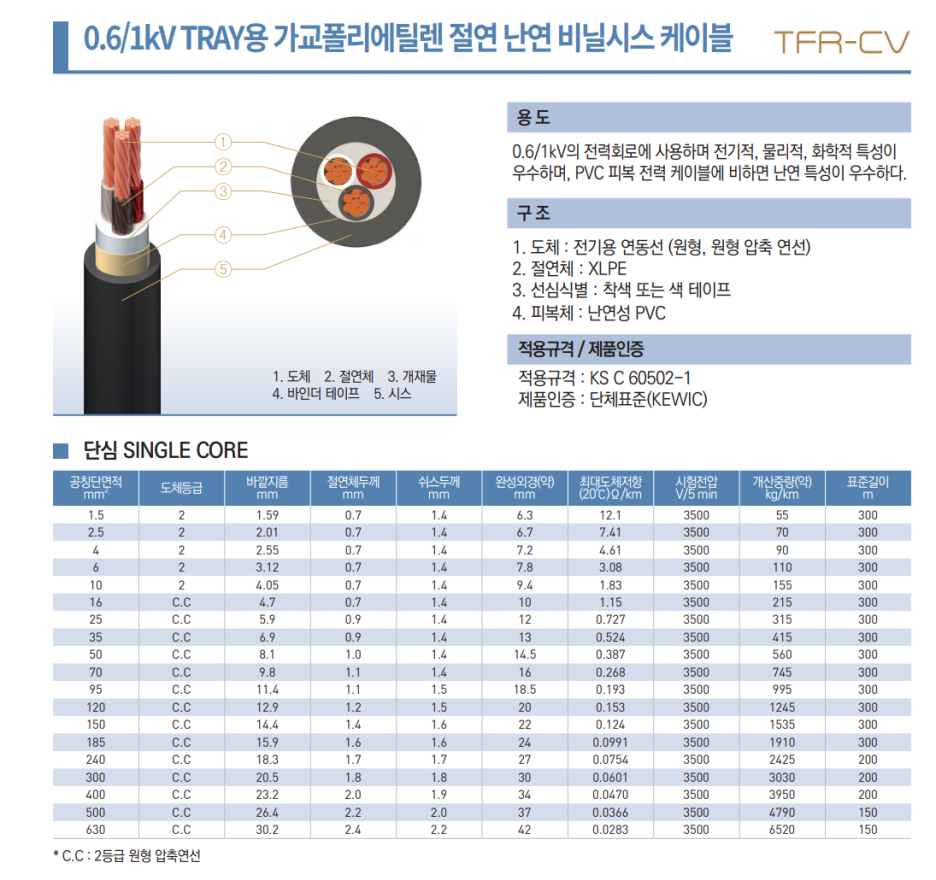

늘 설명드릴 전선은 TFR-CV 가교폴리에틸렌 절연 난연 비닐시스 케이블입니다. 용도, 구조, KS적용규격은 및 사진 참고해주시면 될거같고 규격은 맨왼쪽 공칭단면적 mm제곱 보시면되고 총 두께는 완성외경을 보시면 될거같습니다. 가닥수는 1가닥,2가닥,3가닥,4가닥 까지 나옵니다 굵기는 1.5SQ,2.5SQ,4SQ,6SQ,10SQ,16SQ,25SQ,35SQ,50SQ,70SQ,95SQ,120SQ,150SQ,185SQ,240SQ,300SQ,400SQ,500SQ,630SQ까지 나옵니다. 자세한건 밑 참고부탁드립니다. *제품특징 - 0.6/1kV TRAY용 가교폴리에틸렌 절연 난연성 비닐시스 케이블 (XLPE Insulated Tray Flame-Retardant PVC Sheathed Power Cable) 연..

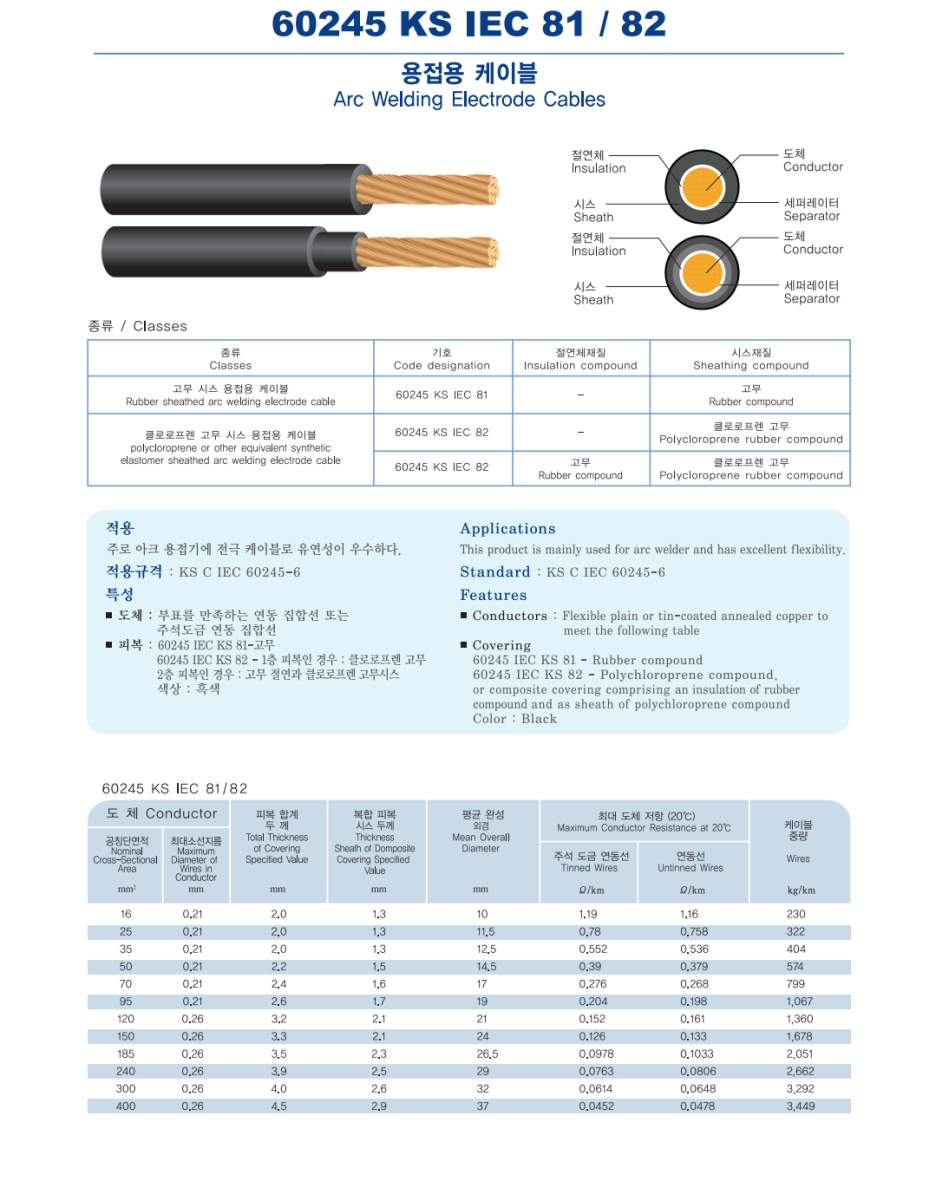

안녕하세요 오늘은 용접용 케이블 WCT전선에 대해 설명해드릴려고 합니다. 우선 용도는 아크 용접기에 전극 케이블로 쓰이고 유연성이 우수합니다. 도체는 연동집합선으로 KIV와 동일하게 머리카락처럼 속심이 되어있습니다. 굵기는 16SQ부터 25SQ,35SQ,50SQ,70SQ,95SQ,120SQ,150SQ,185SQ,240SQ,300SQ,400SQ 까지 나오는데 굵은 굵기의 규격들은 잘 쓰이지않으니 16SQ~35SQ까지 많이 쓰입니다. 100M 1롤로 나오고 컷팅도 가능합니다. 케이블 완성외경은 위 카다로그 참고해주시면 될거같습니다. 인증서는 전기용품안정인증서와 제품인증서 두가지가 있습니다 대표사진 삭제 구매문의,궁금하신 사항 있으시면 댓글 남겨주세요~ 역곡전기자재 T: 032-721-9872

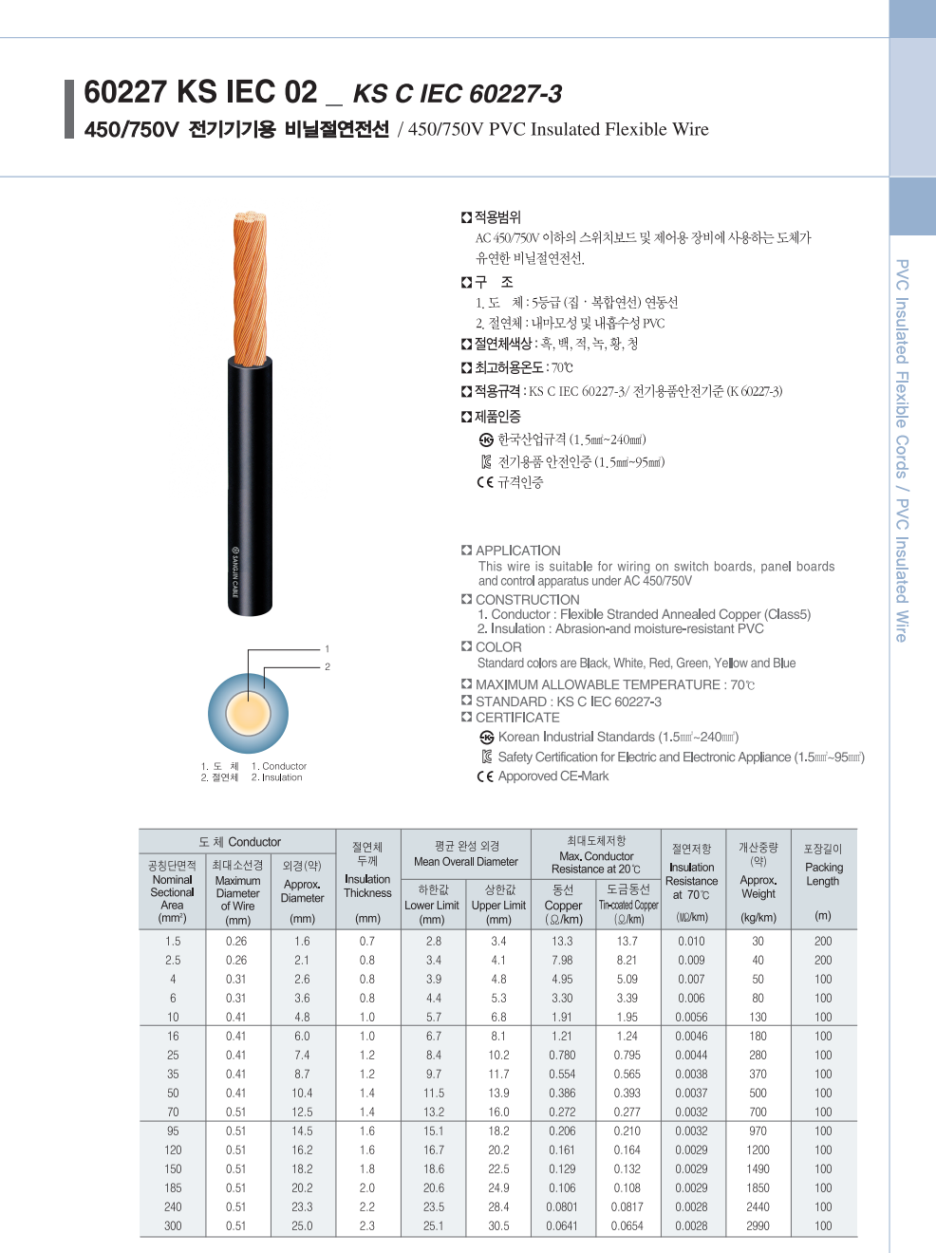

안녕하세요 오늘 소개해드릴 전선은 KIV 전기기기용 비닐 절연전선 입니다. 대표사진 삭제 사진 설명을 입력하세요. 용도 : 스위치보드및 제어용 장비에 사용하는 도체가 유연한 비닐절연전선입니다. 색상 : 흑,적,청,백,황,녹,녹/황,갈,등 으로 나옵니다 전선 규격은 1.5SQ,2.5SQ,4SQ,6SQ,10SQ,16SQ,25SQ,35SQ,50SQ,70SQ,95SQ,120SQ,150SQ,185SQ,240SQ,300SQ까지 나옵니다 KIV 0.5SQ~1.0SQ까지는 명칭 VSF 라고 부릅니다. 규격별 포장 길이는 위 사진카다로그 보시고 참고해주시면됩니다. 16SQ 이상부터는 절단 판매합니다. 용도는 스위치보드및 제어용 장비에 사용하는 도체가 유연한 비닐절연전선입니다. 최고 허용 온도 : 70도 적용 규격 : 카..
